6 Mejores Programas Gratuitos De Diseño De Pcb Para Windows

He aquí una lista de los mejores software de diseño de PCB de código abierto gratuitos para Windows. Utilizando estos software de diseño de PCB de código abierto, puede diseñar fácilmente una placa de circuito impreso (PCB) que consta de pistas y componentes o nombre de los componentes. Como todos estos programas son de código abierto, también puede descargar y modificar el código fuente de cualquiera de ellos.

En estos programas, dispones de varias herramientas para diseñar una PCB como PTH , Conectores , Arco , Polígono , etc. Además, también puede encontrar muchos componentes electrónicos ( AnalogIC , Contributed Parts , DescreteSemi , etc.) que puede añadir a su diseño de PCB. Para diferenciar unas pistas de PCB de otras, puedes asignar diferentes colores a cada pista en algunos de estos programas. Además, es bastante fácil asignar un nombre a cada pista y componente utilizando la herramienta Texto , que puedes encontrar en la mayoría de estos programas.

Una vez finalizado el diseño de la PCB, estos programas permiten guardar el diseño en formatos de Imágenes (PNG, JPEG, BMP, etc.) y PDF . Algunos de estos programas también permiten exportar componentes e información de conectividad de componentes en forma de Netlist . En algunos de estos programas, también se puede importar un netlist para recopilar toda la información sobre un diseño de PCB. Estos programas también ofrecen algunas herramientas adicionales como Measure (para medir la distancia entre dos puntos), Autoroute (para crear automáticamente una ruta de PCB según los componentes seleccionados), 3D viewer (para ver el diseño de PCB en 3D), etc. Utilizando las herramientas y funciones disponibles, podrá crear fácilmente un diseño de PCB. Consulta la lista para saber más sobre estos programas.

Mi software de diseño de PCB de código abierto favorito para Windows:

Fritzing es mi software favorito porque ofrece casi todas las herramientas necesarias para crear un diseño de PCB simple o complejo. Además, me gusta su capacidad para mostrar todo el código que hay detrás del diseño de la PCB.

También puede consultar las listas de los mejores programas gratuitos de Diseño de Circuitos , Simulación de Circuitos , y Diagramas de Código Abierto para Windows.

Fritzing

Fritzing es un software gratuito de diseño de PCB de código abierto para Windows, macOS y Linux. Con este software, puedes hacer un diseño de PCB. Aparte del diseño de PCB, también te permite crear esquemas de PCB y diseños de protoboard . Ofrece un montón de piezas electrónicas incorporadas que puedes utilizar en tu diseño de PCB. Además, incluye otras herramientas importantes como Routing (para especificar la conexión entre componentes electrónicos), Viewing , Layers , etc. La interfaz de este software también es bastante interactiva y fácil de usar.

Cómo diseñar PCB con Fritzing:

  • Inicie este software y vaya a la sección PCB de este software.
  • Después, vaya al panel Piezas y seleccione una sección Piezas de las varias disponibles como Electromecánica, AnalogIC, Piezas Aportadas, DescreteSemi, etc.
  • Ahora, seleccione los componentes electrónicos que desea utilizar en su diseño de PCB y suéltelos sobre la sección de edición principal de este software.
  • A continuación, coloque todos los componentes en la posición correcta y utilice las herramientas Routing (conexión) o Wire para empezar a unir los componentes y completar el diseño de la PCB.

Si pasa a las secciones Breadboard y Schematic , podrá ver los diagramas respectivos basados en su diseño de la PCB. También puede acceder al código que hay detrás de su diseño de PCB yendo a la sección Código .

Después de crear el diseño de la PCB, puede exportarlo en formatos PDF grabable , SVG grabable , e Imagen (PNG y JPG).

Características Adicionales:

  • Vista de Capas : Utilizándola, puede ver fácilmente por debajo, por encima y entre las capas de PCB.
  • Autoroute : Es una característica avanzada que enruta automáticamente
    o unir componentes según los tipos de componentes que utilice.
  • Rotate : Es otra práctica herramienta que le permite cambiar la orientación de los componentes individuales de la PCB y el diseño de la disposición de la PCB.

Reflexiones finales:

Es un completo software de diseño de PCB de código abierto con el que puede crear diseños de PCB tanto sencillos como complejos.

Página de descarga
Página de inicio | Página de descarga

Minimal Board Editor

Minimal Board Editor es otro software gratuito de diseño de PCB de código abierto para Windows. También es un software portátil que puedes utilizar sobre la marcha sin necesidad de instalarlo en tu sistema. A través de este software, puedes crear un trazado de PCB, especificar el nombre de los componentes de PCB y las conexiones de los componentes. Para ello, ofrece varias herramientas de diseño de PCB como Connection Check, Measure, Arc, Text, Line y muchas más. Una vez completado el diseño de la PCB, puede exportarlo fácilmente en formato PDF . Además, también ofrece la opción de exportar la lista de componentes y la información de conexión de un diseño de PCB en forma de Netlist (.net).

¿Cómo diseñar PCB?

Cómo diseñar PCB utilizando este software de diseño de PCB de código abierto:

  • Inicie este software y seleccione la herramienta PTH (Plated Through Hole) de su interfaz y comience a colocarlos sobre su interfaz para especificar las ubicaciones PTH sobre la PCB.
  • A continuación, seleccione la herramienta Text y escriba los nombres de los componentes en distintas partes de la PCB para especificar su ubicación.
  • A continuación, seleccione la herramienta Line para crear la ruta de la PCB que determinará la conexión entre los distintos componentes de la PCB. En este momento, también puede utilizar otras herramientas disponibles para especificar más conexiones como Arco, Polígono, Agujero, Almohadilla, etc.
  • Cuando termine de crear el diseño de la PCB, puede exportarlo en un documento PDF .

Características adicionales:

  • Color : Le permite cambiar los colores predeterminados de los diferentes componentes y de la ruta del diseño de la PCB.

    Nota: En la página de descarga proporcionada, desplácese hasta el software Minimal Board Editor para obtener su enlace de descarga.

    Página de inicio | Página de descarga

    FreePCB

    FreePCB es otro software gratuito de diseño de PCB de código abierto para Windows. Con este software, puedes crear un diseño de PCB utilizando varias herramientas de diseño de PCB disponibles. El proceso de creación de un diseño de PCB también es bastante sencillo en este software. Puedes acceder a todos los componentes PCB necesarios desde la sección Part y a todas las herramientas de conexión como líneas, arcos, etc., desde la parte inferior de su interfaz. Antes de diseñar el layout de la PCB, puede ajustar las Unidades de PCB (mil o mm), Área visible de la rejilla (1 mm, 2mm, 5mm, etc.), y Ancho de la línea de enrutado (1mm, 4 mm, etc.) utilizando las herramientas de la Barra de herramientas . Desde el panel izquierdo de este software, también puede cambiar manualmente el color de las diferentes conexiones y líneas de enrutado en este software.

    Cómo diseñar PCB usando este software de código abierto
    Software de diseño de PCB:

    • Abra la interfaz de este software y cree un nuevo proyecto .
    • Después, vaya a la pestaña Proyecto y seleccione los componentes de PCB que desea colocar en su diseño de PCB.
    • A continuación, utilice las herramientas Routing para especificar la ruta del revestimiento de cobre sobre la placa de circuito impreso para completar el diseño de la placa de circuito impreso.
    • Por último, utilice la opción Save para guardar el diseño de la placa de circuito impreso como un archivo de proyecto local o utilice la opción Export CAM para guardar el diseño en un archivo CAM . También puede exportar la lista de componentes como un archivo Netlist .

    Características adicionales:

    • Check Connectivity : Le ayuda a encontrar todas las conexiones rotas o componentes no conectados presentes en su diseño de PCB.
    • Comprobación de Reglas de Diseño : Comprueba su diseño de PCB de acuerdo con las reglas de diseño de PCB para encontrar conexiones erróneas y diseños de PCB defectuosos.

    Pensamientos Finales:

    Es otro decente software de diseño de PCB de código abierto que cualquiera puede utilizar para crear buenos diseños de PCB.

    Página de inicio | Página de descarga

    KiCad EDA

    KiCad EDA es el siguiente software gratuito de diseño de PCB de código abierto para sistemas operativos Windows, Ubuntu, Linux, MacOS, OpenSUSE, etc. En este software. usted obtiene muchos módulos diferentes como Gerber Viewer, Page Layout editor, Pcbnew, etc. De los varios módulos disponibles, necesitas usar su módulo Pcbnew para crear un diseño PCB. En el módulo Pcbnew, puede encontrar una gran área de diseño de PCB junto con varias herramientas de diseño de PCB como Añadir huellas, Añadir vías, Añadir línea gráfica, Añadir arco gráfico, Añadir texto, Añadir alineación de capas, etc. También permite cargar una Netlist externa para importar rápidamente todos los componentes PCB necesarios y la información de las conexiones de un diseño PCB.

    Cómo diseñar PCB utilizando este software de diseño de PCB de código abierto:

    • Inicie este software y seleccione el módulo Pcbnew .
    • Después, utilice las herramientas de diseño de PCB y los componentes disponibles para crear un diseño de PCB. Puede utilizar el ratón para especificar la posición de las pistas y las conexiones sobre el área de edición.
    • A continuación, utilice la herramienta Text para nombrar los componentes y los nombres de las pistas.
    • Por último, utilice la opción Export para guardar el diseño de PCB en formatos como GenCAD, VRML, STEP, SVG, etc. También puede exportar el diseño PCB en varios formatos de salida de fabricación como .pos, .drl, .rpt, etc.

    Características adicionales:

    • Measure : Utilizándolo, puede medir con precisión la distancia entre componentes y las longitudes de las conexiones entre componentes.
    • Comprobación de reglas de diseño : Esta función comprueba si el diseño de PCB creado por usted sigue las reglas de diseño de PCB o no.
    • Visor 3D : Esta función le permite ver componentes individuales y todo el diseño de PCB en una vista 3D.

    Reflexiones finales:

    Es otro software de diseño de PCB de código abierto muy capaz a través del cual puede crear grandes diseños de PCB.

    Página de inicio | Página de descarga

    FidoCadJ

    FidoCadJ es otro software gratuito de diseño de PCB de código abierto para Windows, macOS, Linux y Android. A través de este software, puede crear rápidamente un diseño de PCB, ya que ofrece todos los componentes esenciales de PCB y líneas de conexión en su interfaz. Todos los componentes (PCB
    (PCB Footprints, PCB Symbols, Electrical Symbols, etc.) están presentes en el panel derecho y todas las herramientas de conexión (PCB Line, Polygon, Bezier, Text, etc.) están presentes en la barra de herramientas de este software. Usando las herramientas disponibles, puedes crear fácilmente un diseño de PCB a tu gusto.

    Cómo diseñar PCB con FidoCadJ:

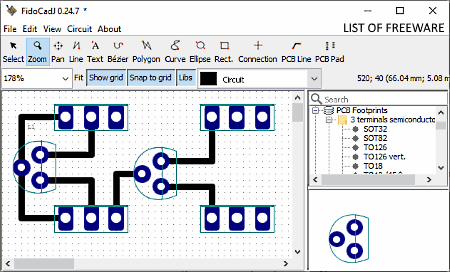

    • Abra la interfaz de este software y seleccione un componente cada vez desde su panel lateral derecho y colóquelo sobre el área de edición de PCB. Del mismo modo, puedes añadir más componentes de PCB a tu diseño de PCB.
    • Después, utiliza las líneas de conexión de la barra de herramientas superior y empieza a conectar los componentes. Para diferenciar la conexión del lado del cobre de la conexión del lado del componente, puede elegir la opción del lado del cobre o del lado del componente que asigna un color a la conexión seleccionada.
    • Una vez completado el diseño de la PCB, utilice la opción Imprimir para guardar el diseño en formato PDF y utilice la opción Exportar para guardar el diseño en formatos como PNG, JPEG, SVG, EPS, etc.

    Características adicionales:

    • Ver código : Con él, puede ver el código real que hay detrás de un diseño de PCB creado por usted.
    • Imagen como fondo : Le permite establecer una imagen externa como fondo de un diseño de PCB.

    Pensamientos finales:

    Es otro software de diseño de PCB de código abierto sencillo y fácil de usar que cualquiera puede utilizar sin mucha complicación.

    Página de inicio | Página de descarga

    SimulIDE

    SimulIDE es otro software gratuito de diseño de PCB de código abierto para Windows y Linux. Se trata principalmente de un software de diseño de circuitos que también puede utilizarse para diseñar esquemas de PCB. La particularidad de este software es que también puede simular el circuito y el comportamiento de sus componentes a diferentes frecuencias. El proceso de diseño de un circuito PCB a través de este software es bastante sencillo.

    Cómo diseñar PCB usando SimulIDE:

    • Abra la interfaz de este software y vaya a su sección de Componentes donde podrá encontrar un montón de componentes como stepper, gates, convertidores, ICs, herramienta de texto, y mucho más.
    • Después, arrastre y suelte los componentes que desee utilizar en su diseño de PCB en el área de edición principal de este software.
    • A continuación, empiece a unir los componentes con el ratón.
    • Después de unir los componentes, utilice la herramienta de texto para nombrar cada componente.
    • Ahora, puede guardar su diseño de PCB en formatos de imagen como PNG, JPG, BMP, SVG, etc.

    Característica adicional:

    • Circuito de Potencia : Le permite iniciar la simulación que puede utilizar para comprobar el comportamiento de su diseño a diferentes frecuencias.

    Reflexiones finales:

    Este software de diseño de PCB de código abierto no sólo le permite crear diseños de PCB, sino que también puede crear y simular un diseño de circuito en él.

    Página de inicio | Página de descarga
