40 Mejores Programas De Diseño De Circuitos Eléctricos Para Windows

Aquí hay una Lista de los mejores programas gratuitos de diseño de circuitos para Windows. Estos programas gratuitos le permiten diseñar circuitos digitales con una amplia gama de componentes incorporados. Algunos de estos programas de diseño de circuitos le permiten crear diseños esquemáticos, mientras que otros le permiten diseñar PCB. Algunos de los programas de diseño de PCB también le permiten realizar el diseño esquemático en un solo paquete. Utilice estos programas para diseñar circuitos de forma profesional o con fines educativos.

Los componentes disponibles para el diseño de circuitos incluyen: Microchips, CIs, Puertas Lógicas, Diodos, Transitadores, Condensadores, Comparadores, Generadores de Pulsos, IGBT, Relés, TRIAC, LEDs, Amplificadores, Interruptores, Transformadores, Relés, Disyuntores, Flip Flops , y muchos más.

La lista también incluye Software de simulación de circuitos que después de diseñar un circuito, lo simula para mostrar una salida numérica o gráfica.

También puede pedir en línea el circuito diseñado a través de algunos de estos software de diseño de PCB.

Mi software de diseño de circuitos eléctricos favorito:

Digital Logic Design e idealCircuit son dos de los mejores software de diseño de circuitos que me gustan. Estos dos tienen extensas bibliotecas de componentes que le permiten diseñar circuitos fácilmente. Estos dos son también un excelente software de simulación de circuitos.

También puedes consultar la lista de los mejores programas gratuitos de CAD , y Markdown Editor .

idealCircuit

idealCircuit es uno de los mejores programas gratuitos de diseño de circuitos La interfaz le permite diseñar circuitos analógicos con bastante facilidad. Además de diseñar, también puedes simular un circuito para ver su resultado. La interfaz de usuario tiene 3 pestañas diferentes: Esquema, Transitorio, y CA . Diseña el circuito en la pestaña de esquema, ve la salida transitoria en la pestaña de Transitorio, y ve los parámetros de CA en la pestaña de CA. Los componentes para diseñar el circuito están disponibles en diferentes pestañas donde se puede elegir de una lista de: Voltímetro, Amperímetro, Fuente de CA, Resistor, Condensador, Diodo, Transistor, Amplificador, Interruptor , Transformador y Puertas Lógicas .
Una vez completado el diseño del circuito, puede guardar su diseño en formato .ic . Hay varios circuitos prediseñados disponibles que puede abrir y ejecutar para ver el resultado. Página de inicio | Página de descarga

Digital Logic Design

Digital Logic Design es un software gratuito e independiente para diseñar circuitos digitales. Es un programa basado en Java, y requiere que Java esté instalado en su PC. Puede añadir los siguientes componentes a su diseño para formar un circuito digital: Puertas Lógicas, Puertas Derivadas, Flip Flops, partes de entrada/salida, Simulación, Fuente, Tierra , etc. Guarde su diseño como archivo .dwg .

Una vez completado el diseño, puede simular el circuito y ver su salida gráfica con la ayuda de la herramienta Scope.

Este software de diseño de circuitos puede ser utilizado para fines profesionales, así como educativos para diseñar Lógica Digital, Arquitectura de Computadoras, Circuitos Embebidos, etc.

Página de inicio | Página de descarga

PCBWeb

PCBWeb es un software gratuito de diseño de PCB para Windows. Te permite diseñar PCB en tu ordenador y pedirlo online al fabricante. Diseñe su circuito con varios componentes, como: Chips, Diodos, Resistencias, Transistores , etc. Cuando crea un nuevo archivo para el diseño de PCB, se le pide el Nombre de la placa, el tamaño de la placa, las capas necesarias, la pantalla de seda, el grosor del material , etc. Aparece una nueva pestaña en la UI con una hoja en blanco para diseñar su circuito. Comience a añadir componentes desde la barra de herramientas (Ctrl+K). Se abre una nueva ventana en la que puede buscar o examinar una pieza para añadirla al circuito. Cuando seleccionas un componente, la ventana muestra los detalles de esa pieza, como: Fabricante, número de pieza, huella, tamaño, número de pines, etc.

También puede añadir la huella de diferentes piezas a la PCB, añadir conexiones, Formas, Enrutamiento de estilo libre, Clavijas, Recortes , y mucho más. Añade texto para etiquetar piezas, pines, conexiones, etc.

El panel de edición está disponible en la parte derecha de la interfaz de usuario. En la parte inferior del espacio de trabajo encontrará la opción de alternar entre Diseño, Vista 3D, Esquema principal , etc. Vea el precio del circuito diseñado en la parte superior derecha de la UI. Este software de diseño de circuitos le permite guardar el circuito en su dispositivo en formato .123 . Imprimir el diseño de la PCB si lo desea. Ir a la herramienta de Ayuda para la Guía del Usuario y el Manual de Referencia.

Página de inicio | Página de descarga

ZenitPCB

ZenitPCB es un software de diseño de circuitos gratuito. Utilice este programa gratuito para diseñar circuitos electrónicos con varios componentes de circuitos. Cree una nueva hoja de diseño para comenzar a diseñar un circuito. Aparecerá un tablero de color negro con rejilla en el que podrá colocar sus componentes. Haga clic con el botón derecho del ratón en el tablero para añadir Piezas, Cable, Ref. de señal, Red global y Texto Haga clic en la opción Piezas para abrir una biblioteca de piezas. Aquí encontrará diferentes Diodos e ICs ; seleccione una pieza y haga clic en el lugar para aplicarla en la placa. Haga clic en un componente colocado para ver sus propiedades en el panel disponible en la parte izquierda de la pantalla. Una vez que haya diseñado su circuito, vaya a Ver>ERC (Comprobación de Reglas Eléctricas) para comprobar que no hay ningún error en el diseño del circuito.

Puede guardar su proyecto en formato . ZSC . Si se desea, se puede hacer una impresión del circuito. También se puede exportar un informe del proyecto en formato TXT. Este informe incluye el nombre del proyecto, el autor, el número de piezas, el número de pines, etc. Una Guía del usuario está disponible en formato PDF en el menú de Ayuda.

Página de inicio | Página de descarga

BSch3V

BSch3V es un software de diseño de circuitos de código abierto para Windows. Es un programa gratuito y sencillo con una interfaz de usuario fácil de usar. Abra un nuevo documento para construir un circuito. Haga clic en el icono Componente para acceder a la lista de componentes. La biblioteca le permite elegir entre componentes Lógicos, Discretos, Digitales, Consw y Analógicos .
Seleccione un componente y haga clic en Aceptar para colocarlo en la placa de circuito. Añada Bus, Wire, Junction, Entry Bus , etc. para conectar los componentes. Este software de diseño de PCB le permite trabajar en una hoja de 7 capas. Puede insertar cualquier imagen en el circuito si lo desea.

Hay una opción para cambiar el tamaño de la hoja también. Vaya a Configuración> Tamaño de la hoja para elegir entre un tamaño de hoja de 640×400 a 3250×2250. Guarde su documento en formato .CE3 . Incluso puede exportar el circuito como imagen en los formatos .BMP y .PNG .

Página de inicio | Página de descarga

KiCad EDA

KiCad EDA es un software de diseño de circuitos multiplataforma para Windows, MAC OS X y Linux Para diseñar un circuito tendrá que crear un nuevo proyecto y abrir el Schematic Editor Al abrir un nuevo proyecto se crea un nuevo directorio. Vaya a la pestaña Schematic Editor y comience a diseñar. Haga clic en la opción Place Component para seleccionar una pieza y colocarla en el área de diseño. Estos componentes incluyen: Microchip, Memoria, Pantalla, Dispositivo de audio, Xilink, Potencia, Transistores, DSP , y muchos más. Añada más componentes como: Tierra, Cable, Bus, Empalme , etc. para conectar los componentes principales.

Guarda la hoja diseñada, que puedes encontrar en el directorio que has creado. Renderiza las cuadrículas en la hoja, y cambia el puntero del cursor para ayudarle a diseñar el circuito fácilmente. La opción de impresión le permite previsualizar e imprimir la hoja diseñada directamente desde este programa gratuito de diseño de circuitos.

El Schematic Library Editor le permite editar y cambiar las propiedades de varios componentes. Haga clic en la pestaña PCB Editor para diseñar la placa de circuito impreso. Con la ayuda de PCB Footprint Editor , puede añadir la huella a la placa de circuito impreso de acuerdo con varios componentes. Este software también dispone de un convertidor Bitmap2Component y una Calculadora de PCB .

Página de inicio | Página de descarga

CircuitMaker

Circuitmaker es otro software gratuito para diseñar circuitos PCB en Windows. Para poder utilizar este fantástico software de diseño de circuitos, tendrás que registrarte primero en su página web. Ejecuta la aplicación e inicia sesión con el ID. Se trata de un software online basado en el escritorio que necesita Internet para funcionar. Crea un nuevo proyecto para comenzar el diseño de circuitos en este software EDA.

Tiene una característica muy interesante de colaboración, donde se puede trabajar en el proyecto como equipo. Añade miembros del equipo a tu proyecto, y todos los miembros pueden colaborar para trabajar juntos en un proyecto de diseño eléctrico. Para crear un proyecto de equipo, seleccione la opción de equipo al crear el proyecto, asigne sus atributos y luego añada miembros.

El diseño sólo se guarda en línea, y no en su dispositivo. Cuando su proyecto esté completo en este software de diseño de circuitos para Windows, puede liberarlo para que lo vea cualquiera, o enviarlo para colaborar con los miembros seleccionados.

Página de inicio | Página de descarga

Fritzing

Fritzing es un software de diseño de circuitos de código abierto para Windows. Es un software gratuito que no necesita instalación. Al abrir este
Cuando abres este programa gratuito, llegas a una página de bienvenida. La página de bienvenida te pregunta si quieres crear un diseño, o abrir un ejemplo. En la parte derecha de la interfaz de usuario, puedes ver el menú de herramientas. La lista de componentes incluye: CIs, Resistencias, Diodos, Compuertas, Interruptores, Cables, Empalmes , etc. Haga clic en un componente para ver su descripción en la parte inferior. Incluso puede añadir una nota o girar la placa de circuito impreso.

Cuando el diseño de la placa de circuito impreso esté completo, guarde el archivo en formato .FZZ . También tienes la opción de exportar el diseño del circuito como PDF o Imagen Puedes ver tu diseño en varios modos: Breadboard, Schematic, PCB, y Code El modo Code te permite escribir tu propio código, y alimentarlo a los ICs como Micro Controladores o Micro Procesadores. Una página de ayuda en línea está disponible en caso de que tenga algún tipo de problema con este software gratuito de diseño de circuitos.

Página de inicio | Página de descarga

DesignSpark PCB

DesignSpark PCB es otro software gratuito de diseño de circuitos para Windows. Para poder utilizar este software de diseño de PCB, es necesario estar conectado a Internet. Cuando crees un nuevo diseño de circuito, se te pedirá que elijas si quieres crear un diseño de esquema o un diseño de PCB. También puedes crear un proyecto si quieres diseñar varios circuitos bajo un mismo proyecto.

Puede abrir y editar archivos en diferentes pestañas. Pulse F3 o haga clic en el icono de Componentes para abrir la lista de componentes de la Biblioteca. Hay una enorme lista de componentes, que incluyen: Fuente de CA, Puertas Lógicas, Condensadores, Comparador, Generador de Pulsos, Diodos, Inductores, Opamps, Generador Senoidal, Diodo Zener , y muchos más. También puede añadir Formas, Conexiones, Texto , etc. Los diagramas esquemáticos se guardan como .sch mientras que los diseños de PCB se guardan como .pcb .

Este software de diseño de circuitos también puede generar un informe de los elementos utilizados en el diseño del circuito, y exportarlo en formato .rtf . Una de las impresionantes características de este freeware le permite convertir un diseño esquemático en diseño de PCB.

Página de inicio | Página de descarga

PCBArtist

PCBArtist es uno de los mejores programas de diseño de PCB disponibles de forma gratuita. Este programa gratuito de diseño de PCB te da la opción de añadir varios componentes y conectarlos para formar un diseño de circuito. Haga clic en F8 para acceder a la biblioteca de componentes. Estos componentes incluyen: EEPROM, IGBT, Relés, TRIAC, LEDs, Interruptores, Diodos, Condensadores , y varios otros CIs. Al seleccionar un componente, haga clic en él para ver su diseño y configuración de pines. También se pueden ajustar las dimensiones de la placa. El panel derecho de la interfaz de usuario muestra las opciones de capa y la lista de componentes. Una vez completado el diseño, guarde su diseño en formato .pcb .

Hay una opción para pedir el circuito PCB diseñado. Haga clic en la opción Pedir ahora para ver las opciones para completar el pedido.

Página de inicio | Página de descarga

ProfiCAD

ProfiCAD se puede utilizar para diseñar circuitos en Windows. Puede utilizarse para diseñar circuitos eléctricos, electrónicos y domésticos. Encuentre los componentes en la parte izquierda de
lado izquierdo de la interfaz de usuario. Estos componentes incluyen: Amperímetros, LCD, Dispositivos de Medición, Resistencias, Indicadores, Reóstatos, Transistores, Diodos, Disyuntores, Interruptores, Transformadores, y otras instalaciones eléctricas, dispositivos eléctricos domésticos, dispositivos de distribución Cuando seleccione un dispositivo y lo añada a su diseño, puede hacer clic sobre él para ver sus propiedades en el panel izquierdo de la UI.

Hay cuadrículas disponibles en el espacio de trabajo para permitirle crear diagramas de circuito limpios. Guarde su diseño de circuito en formato .sxe . Previsualice e imprima su diseño directamente desde este software de diseño de circuitos.

No está disponible para su uso comercial de forma gratuita; sólo se puede utilizar para fines no comerciales. Visite el sitio web para saber más.

Página de inicio | Página de descarga

Logisim

Logisim es un software de diseño de circuitos de código abierto para Windows. Para diseñar un circuito, es necesario crear un nuevo archivo y añadir componentes en el campo de trabajo. El panel de componentes está disponible en la parte izquierda de la interfaz de usuario. Estos componentes incluyen: Puertas Lógicas, Circuito Aritmético, Memoria, Multiplexor, Demultiplexor, Circuitos de Entrada/Salida, Divisor, Pin Probe, Reloj, Alimentación, Tierra , etc. Guarde su diseño como archivo .circ . Este software para diseñar circuitos también le permite simular un circuito después de haberlo diseñado.

Vaya al menú de ayuda para acceder a la documentación completa de ayuda.

Página de inicio | Página de descarga

TinyCAD

TinyCAD es otro software libre de código abierto para diseñar circuitos eléctricos. Utiliza cualquiera de los siguientes componentes para diseñar circuitos: Puertas lógicas, condensadores, diodos, fuentes de alimentación, microcontroladores, relés, interruptores , y otros componentes importantes. Todos estos componentes están disponibles en el panel izquierdo de la UI. Utilice los cables, símbolos, textos y formas para conectar y finalizar el circuito. Este software de diseño de circuitos también le permite cambiar el color de cables, uniones, texto, pines , etc. Una vez completado el diseño, guarde su archivo en formato .dsn .

Vaya al menú Especial para acceder a funciones como la creación de una lista de componentes utilizados en el diseño del circuito. La lista se guarda en formato .net .

Página de inicio | Página de descarga

FidoCadj

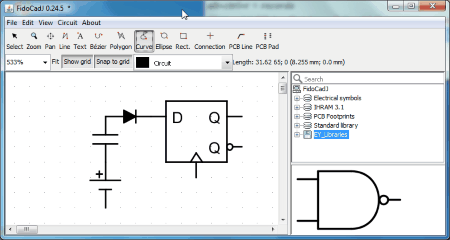

FidoCadj es un software de diseño de circuitos de código abierto multiplataforma disponible para Windows, MAC y Linux. Este software de diseño de circuitos basado en Java es totalmente gratuito.

Los componentes disponibles en este software para el diseño de circuitos se dividen en cuatro categorías: Símbolos Eléctricos, IHRAM, Biblioteca Estándar, y EY_Library En la biblioteca encontrará los siguientes componentes disponibles: Actuadores, Disyuntores, Conductores, CIs Analógicos, Símbolos Básicos, Cableado Eléctrico Civil, CIs Digitales, Diodos, Transistores , etc. La biblioteca se encuentra en la parte izquierda de la interfaz, donde puede buscar un componente navegando o a través del cuadro de búsqueda. Haga clic en un componente para establecer parámetros, valores, nombre, etc.

Guardar el diseño del circuito en formato .fcd
una vez finalizado el diseño. También está disponible una opción para exportar el diagrama esquemático en formato .png .

Página de inicio | Página de descarga

CEDAR Logic Simulator

CEDAR Logic Simulator permite diseñar circuitos lógicos básicos y de alta gama con la ayuda de puertas lógicas. Este software de diseño de circuitos de código abierto es de uso gratuito, y también le permite simular el circuito diseñado. Añade componentes como: Compuertas básicas, Inversores, Conectores, Entradas/Salidas, Mux, Decodificador, Flip Flops, RAM, ROM, Chipset , etc. Incluso puede establecer el tiempo de simulación para probar el diseño de su circuito. Guarde el archivo en formato .cdl , o exporte el diseño como imagen de mapa de bits.

Página de inicio | Página de descarga

Logic Gate Simulator

Logic Gate Simulator es otro buen software de diseño de circuitos de código abierto. Como su nombre indica, se trata principalmente de un software para diseñar circuitos con puertas lógicas. Los componentes disponibles son: AND, OR, NOT, Buffer, NAND, NOR, XOR, XNOR, I/O Gates, User Input, User Output, Numeric Input, Numeric Output , etc. Simule su diseño una vez completado; utilice la velocidad de simulación personalizada. Vea la salida del circuito simulado en el Osciloscopio disponible.

Guarde su diseño de circuito como archivo .gcg , o guárdelo como imagen en formato .png .

Página de inicio | Página de descarga

DipTrace

DipTrace es un software gratuito de diseño de PCB para Windows. Hay 4 pestañas diferentes disponibles en la interfaz de usuario de este programa gratuito de diseño de circuitos: Captura de esquemas, Diseño de PCB, Editor de componentes y Editor de patrones Cree un diseño de circuito esquemático en la pestaña Captura de esquemas y vea el circuito diseñado en forma de PCB en la pestaña Diseño de PCB. El Editor de Componentes y el Editor de Patrones le permiten cambiar los pines y editar los componentes en el esquema y en el diseño de PCB respectivamente.

Ahora, hay un amplio conjunto de componentes que puedes usar para diseñar tu circuito, como: SMD discretos, símbolos, puertos de red, baterías, zumbadores, con USB, diodos, puentes, pantalla LCD, micrófonos, puertas lógicas, CIs , y muchos más. Guarde el diseño esquemático como archivo .dch , y el PCB como archivo .dip .

Después de diseñar el circuito, haga clic en la opción Verificación de la barra de menú para comprobar las reglas eléctricas.

Puede utilizar este software de forma gratuita para fines no comerciales, pero tendrá que pagar por la versión pro si quiere utilizarlo comercialmente.

Página de inicio | Página de descarga

Electric

Electric es un sencillo software de diseño de circuitos que funciona con Java. Requiere que Java 7 o superior esté instalado en su ordenador para funcionar. Para crear un nuevo diseño en este freeware, necesita abrir una nueva Biblioteca, crear una nueva Celda, y seleccionar la opción de Esquema. Ir a
opción. Vaya a la pestaña de componentes para seleccionar de la lista de fichas: Puertas lógicas, transistores, diodos, fuentes de alimentación, tierra, cables , etc. Incluso puede copiar un diseño de una hoja a otra.

Hay una pestaña del explorador que muestra todas las hojas de diseño disponibles en las Bibliotecas. Las bibliotecas se guardan en formato .jelib .

Página de inicio | Página de descarga

Deeds

Deeds , también conocido como D igital Electronics Education and Design Suite es un programa gratuito para diseñar circuitos electrónicos en su ordenador. Utilice componentes tales como: Buses, Cables, Componentes de Entrada/Salida, Puertas Lógicas, Circuitos Aritméticos, Filp Flops, Microordenadores , etc. para diseñar circuitos. Simule su diseño pulsando el botón F9 , pulse F8 para mostrar la simulación del diagrama de tiempos.

Una opción para comprobar la regla eléctrica también está disponible en este freeware. Exporta tu diseño como formatos .vdhl y .fpga . Vaya a la sección de demostración de aprendizaje para saber más sobre este software gratuito de diseño de circuitos.

Página de inicio | Página de descarga

Descargar LTspice IV

Descargar LTspice IV es un software de diseño esquemático gratuito para Windows y MAC. Puede utilizar los componentes disponibles en la biblioteca para diseñar circuitos, editarlos o incluso crear un nuevo símbolo para utilizarlo en su diagrama de circuito. Encuentre los siguientes componentes disponibles aquí: Diodos, Condensador, Tierra, Cables, Texto, Inductor, Resistencias , etc. Conecte los componentes y haga clic en el icono Ejecutar para simular el circuito. Incluso puede ver la forma de onda de salida a través de este impresionante software de diseño de circuitos. Página de inicio | Página de descarga

Hades

Hades es un software de diseño y simulación de circuitos para Windows. Este software de código abierto cuenta con un montón de componentes tanto simples como complejos. Utilice estos componentes para diseñar y simular un circuito digital. Los componentes disponibles son: Puertas Lógicas, CIs, Vcc, Tierra, Interruptor Hexa, Generador de Reloj, Flip Flops, RTL , etc.

Conecte los componentes para formar un diseño, y guárdelo en formato .hds . Ejecute la simulación para ver el resultado. Vaya al menú de ayuda donde encontrará varios ejemplos de circuitos.

Página de inicio | Página de descarga

EAGLE

EAGLE ofrece una versión gratuita para uso no comercial para aprender a diseñar circuitos. Para crear un nuevo diagrama esquemático tendrá que crear un nuevo proyecto, y luego abrir un nuevo archivo esquemático bajo él. Encontrará una enorme lista de componentes para construir el circuito: Diodo, Alimentación, Símbolos, Opams, Optos, Filtros, Comparadores , etc. Puede hacer clic en cada componente para ver sus atributos, como: propiedad, nombre, símbolo , etc. También puede girar, copiar o eliminar un dispositivo haciendo clic con el botón derecho del ratón.

Visita

Visite el menú de herramientas para la Comprobación de Reglas Eléctricas, Errores, Estadísticas, etc. Importe un dibujo de circuito Eagle y archivos de mapa de bits, y exporte la lista de redes, la lista de piezas y la lista de pines. Página de inicio | Página de descarga

Simulide

Simulide es un software de diseño de circuitos sencillo y básico. Dispone de componentes electrónicos básicos para construir circuitos y probarlos mediante simulación. Haga un circuito con la ayuda de componentes como: Resistencias, Condensadores, Diodos, Fuentes de Voltaje, Tierra, Sonda, LED , etc.

Los circuitos se guardan en formato .simu . Es
