8 Mejores Programas Gratuitos Para Crear Diagramas De Casos De Uso En Windows

He aquí una lista de los mejores programas gratuitos para crear diagramas de Casos de Uso para Windows Estos programas le ayudan a crear diagramas de Casos de Uso estructurados y etiquetados La mayoría de los creadores de diagramas de Casos de Uso también son básicamente creadores de UML que también pueden utilizarse para crear otras variantes de UML. Las variantes de UML incluyen Diagrama de Clases , Diagrama de Paquetes , Diagrama de Objetos , etc.

Para crear diagramas de Casos de Uso, estos software proporcionan elementos esenciales como Actor , Elemento de Caso de Uso , Conectores , Agregadores , etc. Además, el proceso de creación del diagrama de Caso de Uso es bastante estándar entre la mayoría del software. El proceso incluye soltar los elementos esenciales en el lienzo y estructurarlos usando el ratón. Después de eso, solo necesitas etiquetar cada elemento para terminar el diagrama. Una vez finalizado, puede exportar el diagrama en varios formatos como PDF , PNG , JPEG , BMP , etc.

&

En definitiva, estos programas le ayudan a cumplir el objetivo principal de dibujar un Diagrama de Caso de Uso, que es mostrar cómo un usuario interactúa con un sistema.

Mi Software Favorito para Crear Diagramas de Casos de Uso para Windows:

Dia es mi software favorito porque hace que el diseño general del diagrama sea realmente fácil. Además, sus características útiles como Gridlines y Scale también ayudan mucho al crear diagramas de Caso de Uso.

También puede consultar las listas de los mejores software gratuitos Block Diagram Maker , Bubble Diagram Maker , y ER Diagram Creator para Windows.

Dia

Dia es un gratuito y de código abierto Creador de diagramas de casos de uso software para Windows. También se utiliza para dibujar diagramas de varios tipos como Diagramas de Entidad Relación , Diagramas UML , Diagramas de Flujo , Diagramas de Red , etc. incluyendo el diagrama de Caso de Uso.

Cómo crear diagramas de casos de uso en Dia:

Para cada tipo de diagrama, tiene una sección específica como UML , Surtido , Diagrama de Flujo , etc. Cada sección tiene algunas formas y elementos dedicados para hacer un tipo específico de diagrama. Para el diagrama de Caso de Uso, proporciona una sección de diagrama UML que tiene todos los elementos esenciales como Actor , Elemento de Caso de Uso , Conectores , etc. Soltando directamente los elementos requeridos en el Lienzo, puede empezar a hacer el diagrama de Caso de Uso.

El lienzo presente en este software también es bastante práctico ya que contiene Líneas de Cuadrícula y una Escala para colocar con precisión cada elemento en el lugar correcto. Aparte de varios elementos, también viene con una interfaz multi-pestaña que le facilita trabajar en múltiples diagramas simultáneamente. El proceso de creación de un diagrama de Caso de Uso es realmente fácil. Después de soltar los elementos requeridos en el lienzo, necesitas estructurarlos usando elementos Conectores. Después de hacer la estructura del Caso de Uso, nombre cada elemento para completar el diagrama de Caso de Uso.

Una vez completado, puede exportar el diagrama de Caso de Uso como archivos SVG , PS , PNG , JPG , GIF , etc.

Página de inicio | Página de descarga

SINVAS UML Community Edition

SINVAS UML Community Edition es otro creador de diagramas UML gratuito que puede utilizarse como Creador de diagramas de casos de uso . Como creador de diagramas UML, le permite crear varios tipos de diagramas UML como Caso de Uso , Clase , Componente , Requerimiento , etc.

De acuerdo con el diagrama seleccionado, obtendrá una Caja de Herramientas consistente en los componentes respectivos. Por defecto, Diagrama de clase está seleccionado
en este software. Así que primero, necesita seleccionar Diagrama de Caso de Uso de la Sección de Diagramas para obtener los componentes esenciales de Caso de Uso como Actor , Elemento de Caso de Uso , Asociación , etc. en la caja de herramientas. Ahora, puede empezar a hacer el diagrama de Caso de Uso colocando y conectando elementos sobre el Lienzo. Aquí, también obtienes una pestaña realmente avanzada Overview que muestra diapositivas de cada paso realizado por ti para crear el diagrama. Puedes guardar el diagrama creado como archivo .mdx o exportarlo en formatos PNG y XMI.

Este creador de diagramas UML también viene con varias secciones de herramientas adicionales como Font (para cambiar el estilo de fuente del texto), Style (para agregar color a los elementos o cambiar el tamaño de los elementos), Align (tiene herramientas como alinear a la izquierda, alinear a la derecha, traer al frente, etc.), Zoom , Find , y más.

Página de inicio | Página de descarga

ClickCharts

ClickCharts es un software gratuito de creación de diagramas y gráficos que se utiliza para crear una representación visual de un proceso, organización, mapa mental y otros tipos de diagramas. También puede utilizarlo como creador de diagramas de casos de uso. Viene con todas las herramientas esenciales para crear todas las variantes de UML (diagramas de Caso de Uso, Objeto, Clase, etc.) y Diagramas de Flujo .

En este software, dispones de una Sección de Herramientas diferenciada para dibujar diferentes tipos de diagramas y gráficos. Para crear un diagrama de Caso de Uso, debe seleccionar la sección de diagramas UML en la parte izquierda de la interfaz. Desde la sección de diagramas UML, arrastre los elementos requeridos como Elemento de Caso de Uso, Actor, Conector Recto, Conectores Curvos, etc. y suéltelos en el Lienzo. Con el uso del ratón, puede unir los elementos para completar la estructura. Ahora, para completar el diagrama, etiquete cada elemento haciendo doble clic sobre ellos. Además, también obtendrá la herramienta adicional Text para escribir fuera de los elementos.

Después de hacer el diagrama de Caso de Uso, puede guardarlo como archivo ClickCharts Diagram o exportarlo en formatos PNG , PDF , GIF , JPEG , BMP , SVG , etc.

En este creador de diagramas de casos de uso, usted obtiene algunas herramientas realmente útiles como Canvas Scale (para hacer diagramas precisos), Multi-tab support ( crear múltiples diagramas de casos de uso a la vez), Auto-Connect (para conectar dos elementos automáticamente), Lock (para prevenir que el diagrama sufra cambios accidentales), etc.

Nota : Este software sólo es gratuito para uso no comercial.

Página de Inicio | Página de Descarga

AgroUML

AgroUML es un software gratuito, basado en Java para crear diagramas de Caso de Uso para Windows. A través de este software, también puede crear otros tipos de diagramas UML tales como Diagrama de Clases , Diagrama de Secuencias , Diagrama de Colaboración , Diagrama de Actividades , etc.

Desde su pestaña Crear, puede crear Diagramas de Casos de Uso .

En la pestaña Crear, puede seleccionar el tipo de diagrama UML que desea crear. De acuerdo con la categoría de diagrama seleccionada, obtendrá el conjunto específico de elementos sobre el lienzo para ayudarle a hacer el diagrama. En el caso del diagrama de Caso de Uso, obtendrá elementos y herramientas como Actor , Símbolo de Caso de Uso , Nueva Asociación , Nueva Uniasociación
, Nueva Generalización , Escoba , etc.

Para crear un diagrama de secuencia, primero, seleccione y coloque todos los símbolos de Actor y Caso de Uso requeridos en el lienzo. Después de eso, una los actores y símbolos usando Asociación, Generalización, Agregación, etc. uniendo elementos de acuerdo a la relación entre actores y casos de uso. Finalmente, etiquete todos los actores y elementos de Caso de Uso de la sección Propiedades .

El diagrama de Casos de Uso creado puede ser guardado como Archivo de Proyecto Zargo o exportado como Formato XMI .

Nota : Para ejecutar este software, necesita tener Java instalado en su sistema.

Página de inicio | Página de descarga

WhiteStarUML

WhiteStarUML es un software gratuito y repleto de funciones para crear diagramas de casos de uso para Windows. Además de diagramas de casos de uso, también permite crear otras variantes de UML.

Cómo crear diagramas de casos de uso en WhiteStarUML

Cuando inicie este software, le pedirá que seleccione un enfoque de los disponibles ( Modelo 4+1 , Enfoque por defecto , Enfoque racional , Componente UML , y Proyecto vacío ) para obtener el conjunto de herramientas adecuado. Le recomiendo que seleccione el enfoque Componente UML porque añade una sección dedicada Elemento de Caso de Uso en la interfaz. Junto con la sección de Casos de Uso, también obtienes la sección de herramientas de Anotación (para añadir Enlace de Nota, Elipse, Línea, Imagen, etc.), Explorador de Modelo (para explorar los elementos de un diagrama y su relación), y todas las herramientas comunes (zoom in/out, selector de color de componente, cortar, copiar, etc.).

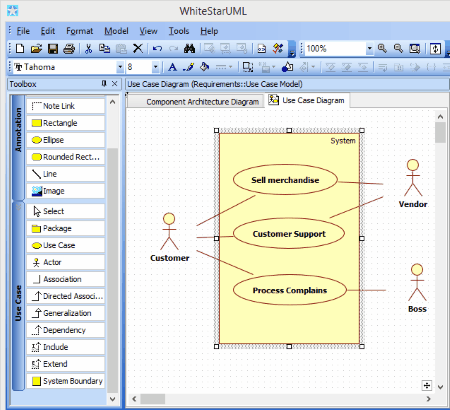

Para crear un diagrama de casos de uso, primero debe seleccionar un elemento a la vez de la sección de Casos de Uso y luego hacer clic en el Lienzo para agregar un elemento al lienzo. De manera similar, seleccione y agregue todos los elementos requeridos al lienzo y únalos de manera estructurada. Después, haga doble clic en un elemento y escriba su nombre. También puede modificar el color de cada elemento utilizando las herramientas Línea y Color de relleno .

El diagrama de caso de uso final puede ser guardado como Star UML Project File . Además de guardarlo, también puede exportar el diagrama como JPEG , PNG , BMP , etc. imágenes.

Página de inicio | Página de descarga

UMLet

UMLet es otro software gratuito y de código abierto creador de diagramas de Caso de Uso para Windows. Utilizando este software, puede crear fácil y rápidamente casos de uso, así como otros tipos de diagramas UML. Además, viene con una interfaz multi-pestaña que te permite trabajar en múltiples diagramas de casos de uso simultáneamente.

En la parte derecha de la interfaz, tienes todos los elementos UML con etiquetas. Así, puedes entender fácilmente el uso de cada elemento. Algunos de los componentes comunes de los casos de uso son Elemento de Caso de Uso , Actor , Generalización , Agregación , Paquete Vacío , etc. junto con otros elementos UML. Puede arrastrar y soltar fácilmente los elementos deseados en el lienzo y organizarlos con el ratón para crear la estructura del diagrama. Ahora, para etiquetar elementos, seleccione un elemento y cambie la etiqueta yendo a Sección de Propiedades . En general, es realmente fácil crear un diagrama de caso de uso con este creador de diagramas UML.

En este software usted puede crear diagramas de caso de uso con

.

En este software, también puede abrir los diagramas de caso de uso existentes que se guardan en formato de documento UXF . En cuanto a la exportación, los diagramas terminados se pueden guardar en BMP , EPS , GIF
, GIF , JPG , PDF , PNG y SVG formatos .

Página de inicio | Página de descarga

Astah Community

Astah Community es un software gratuito y fácil de usar Use Case Diagram Creator para Windows. Al igual que otros softwares similares, este también puede ser utilizado para crear diferentes diagramas UML junto con Diagramas de Flujo , Diagramas ER , etc. Pero, en esta versión gratuita de Astha Community, tiene que enfrentarse a varias limitaciones como el número limitado de herramientas de diagrama desbloqueadas, la función de exportación bloqueada, la entrada y salida XML bloqueadas, etc. Aún así, la disponibilidad de todas las herramientas esenciales de diagramas de casos de uso le permite crear libremente diagramas de casos de uso. En este software, también puede usar su interfaz multi-ventana para crear múltiples diagramas de casos de uso simultáneamente .

.

Para crear un diagrama de caso de uso, primero, seleccione la sección Diagrama de Caso de Uso para obtener una ventana dedicada Diagrama de Caso de Uso con todos los elementos esenciales. Ahora, solo seleccione y agregue elementos desde la barra de herramientas al lienzo para hacer la estructura. Después de la construcción de la estructura del diagrama, etiquete cada elemento haciendo doble clic en ellos y agregando títulos apropiados.

El diagrama final sólo puede guardarse como ASTAH o JUDE archivos de proyecto.

Nota : Este software es gratuito para uso no comercial.

Página de inicio | Página de descarga

Violet

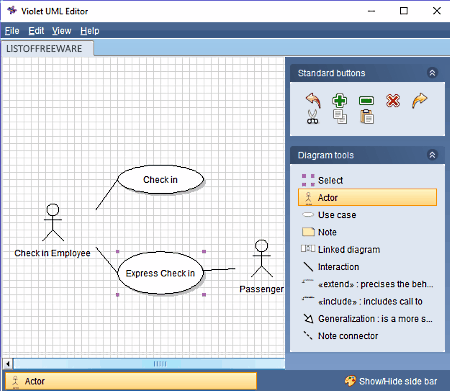

Violet es otro software gratuito creador de diagramas de Caso de Uso para Windows. Este software también se utiliza como un software editor de UML en el que, puede crear y editar tanto Behavioral (caso de uso, secuencia, estado, etc) y Structural (clase, paquete, objeto, etc) tipos de diagramas UML. Viene con todas las herramientas esenciales como símbolo de Caso de Uso, Actor, Interacción, herramienta de conector de notas, etc. para crear un diagrama de secuencia. Además, algunos botones estándar como Acercar/Alejar, Cortar, Borrar, Deshacer, Rehacer, etc. también están presentes en la interfaz.

Para crear un diagrama de caso de uso, simplemente seleccione la herramienta requerida de la Sección de Herramientas de Diagrama y haga clic en el Lienzo para agregar el elemento seleccionado al lienzo. De manera similar, agregue todos los elementos en el lienzo y luego nombre cada elemento haciendo doble clic sobre ellos.

Después de completar, puede guardar el diagrama como un archivo de diagrama de Caso de Uso, exportarlo como un archivo de Imagen, o exportar el diagrama al Portapapeles.

Página de inicio | Página de descarga
