5 Mejores Programas Gratuitos De Análisis Estructural De Código Abierto para PC

He aquí una lista de los mejores programas gratuitos de análisis estructural de código abierto para Windows . El análisis estructural es un mecanismo mediante el cual los usuarios pueden determinar los efectos de la carga en una estructura como edificios y puentes. Puede encontrar múltiples programas de análisis estructural en Internet. Aunque, si está buscando programas de análisis estructural de código abierto, entonces puede consultar este artículo. El código fuente del software mencionado es de libre acceso. Además, los usuarios también pueden editar su código fuente sin ninguna restricción.

A través de la mayoría de estos programas, los usuarios pueden analizar estructuras formadas por vigas. Además, algunos software también permiten a los usuarios diseñar manualmente una estructura de vigas especificando los valores de longitud de viga, valor de carga, posición de carga, etc. Mientras que otros programas vienen con archivos de ejemplo incorporados que los usuarios pueden editar manualmente para especificar los valores estructurales y de carga personalizados. Después de especificar todos los valores de entrada, los usuarios pueden ejecutar el análisis y visualizar varias fuerzas y su dirección sobre la estructura. Algunas de las fuerzas que muestra este software son esfuerzo, fuerza cortante, momento, etc. Además de visualizar las fuerzas, también muestran valores de análisis de salida como fuerza, momento, grado, etc. Una vez finalizado el análisis, algunos programas también permiten guardar tanto los valores del análisis como los gráficos.

En algunos software, también he incluido los pasos necesarios para realizar el análisis estructural. Revisa la lista para saber más sobre estos software.

Mi software de análisis estructural de código abierto favorito para Windows:

JBeam es mi software favorito porque permite a los usuarios crear manualmente una estructura de vigas y realizar análisis estructurales sobre ella. Además, también visualiza las fuerzas sobre una estructura.

También puede consultar las listas de los mejores programas gratuitos Open Source Video Analysis , Open Source Visio Alternative , y Beam Analysis para Windows.

JBeam

JBeam es un software gratuito de análisis estructural de código abierto para Windows. A través de este software, los usuarios pueden realizar análisis estructurales bidimensionales tanto estáticos como dinámicos Como su nombre indica, se utiliza principalmente para analizar estructuras formadas por vigas. En este software, los usuarios también pueden crear estructuras de vigas utilizando nodos y elementos de conexión y, a continuación, realizar análisis modales y estáticos de estructuras de vigas. Después de realizar el análisis, los usuarios pueden averiguar la fuerza cortante, la fuerza normal, los momentos y los valores de desplazamiento de una estructura de vigas bajo observación. Ahora, echa un vistazo a las principales características de este software de análisis estructural de código abierto.

Características Principales:

  • Nodo y Elementos : Estas secciones contienen todos los elementos para hacer una estructura de vigas como X Constrained, Z Constrained, Truss, EB Beam, EBS Beam, etc. Los usuarios pueden seleccionar manualmente un elemento a la vez y colocarlo sobre su interfaz principal. Después, los usuarios pueden unirlos para completar una estructura de viga.
  • Change Properties : Utilizando esta herramienta, los usuarios pueden especificar manualmente los valores de la estructura de viga como longitud, masa distribuida, VI, VK, EA, y más.
  • Modal Analysis : Después de crear una estructura de viga y especificar los valores de la estructura, los usuarios pueden iniciar el análisis modal utilizando esta herramienta. Una vez completado el análisis, los usuarios pueden ver el desplazamiento, fuerza normal, fuerza cortante, momento, etc., fuerzas soportadas por la estructura.
  • Animate Mode : Es otra práctica función que muestra el movimiento que se produce en una estructura bajo una determinada fuerza en forma de animación.
  • Escribir en ASCII y HTML : Gracias a estas funciones, los usuarios pueden guardar los valores finales del análisis en formato ASCII TXT y HTML .

Reflexiones finales:

Es uno de los mejores programas gratuitos de análisis estructural de código abierto que cualquiera puede utilizar para analizar estructuras.
resistencia y fuerzas observadas por una estructura de vigas personalizada.

Página de inicio | Página de descarga

Beamax

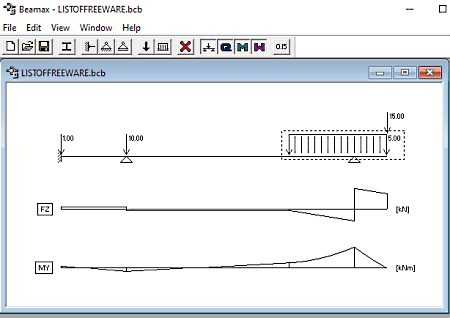

Beamax es otro software gratuito de análisis estructural de código abierto para Windows. Este software está especialmente diseñado para visualizar y analizar estructuras de vigas continuas. También permite a los usuarios crear estructuras de vigas simples y ejecutar análisis sobre ellas. Además de la visualización, también proporciona los valores numéricos del análisis, destacando la fuerza cortante, el momento flector y el desplazamiento. En este software, los usuarios también pueden cargar archivos Beamax (.bcb) existentes para ejecutar el análisis en ellos. Ahora, echa un vistazo a las principales características de este software de análisis estructural de código abierto.

Principales características:

  • Nueva viga : Se utiliza para empezar a construir una nueva estructura de viga continua. También permite a los usuarios especificar manualmente la longitud de la viga.
  • Support Elements : Después de especificar la longitud de la viga, los usuarios pueden utilizar elementos de soporte para especificar la posición fija, articulada, o de soporte de rodillos para la viga.
  • Load : Utilizándolo, los usuarios pueden especificar manualmente la posición de las cargas puntuales y lineales distribuidas sobre la viga y sus valores en KN/m .
  • View : Ahora, los usuarios pueden activar las opciones de fuerza cortante, momento flector, desplazamiento y valores numéricos yendo a la sección View para visualizar los valores analizados en forma de múltiples gráficos.

Funciones adicionales:

  • Guardar : Se utiliza para guardar los valores del análisis estructural en forma de archivos Beamax (.bcb).
  • Imprimir : Con su uso, los usuarios pueden guardar el gráfico del análisis estructural en forma de PDF .

Reflexiones finales:

Se trata de un software de análisis estructural de código abierto fácil de usar, mediante el cual los usuarios pueden analizar visualmente una estructura de vigas continuas.

Página de inicio | Página de descarga

Bramante

Bramante es otro software gratuito de análisis estructural de código abierto para Windows y Linux. Con este software, los usuarios pueden evaluar varios tipos de estructuras para el análisis estático o dinámico sísmico. Para realizar el análisis estructural, los usuarios necesitan introducir un archivo de diseño estructural EPS en este software. A continuación, los usuarios pueden visualizar y analizar la estructura presente en el archivo EPS introducido. Para visualizar el diseño estructural, este software ofrece varias herramientas como wireframe, modelo completo, malla, etc. Además, cuenta con varias herramientas de panorámica, rotación y acercamiento del modelo. Ahora, para realizar el análisis, los usuarios deben utilizar la herramienta Run Solver que analiza y muestra varios aspectos de un diseño estructural. Ahora, eche un vistazo a las principales características de este software.

Características Principales:

  • Niveles : Después de cargar un archivo de diseño estructural, los usuarios pueden utilizar esta sección para moverse entre los niveles individuales de la estructura de un edificio o casa.
  • Modelo Completo : Muestra el modelo de la estructura en su totalidad. Además, permite a los usuarios desplazarse y ampliar el modelo para inspeccionarlo más de cerca.
  • Wireframes : Ayuda a los usuarios a ver una estructura en forma de wireframe.
    para ver las estructuras internas de un modelo.
  • Run Solver : Pulsando el botón Run Solver los usuarios pueden iniciar el análisis estructural de una estructura de entrada.
  • Mesh & Results : Una vez finalizado el proceso de análisis, los usuarios pueden ir a esta sección para ver diversas fuerzas (deformación, tensión, momento, etc.) sobre vigas, pandeos, cables, jugadores, etc., elementos de una estructura.

Característica adicional:

  • Guardar : Después de realizar el análisis, los usuarios pueden guardar el proyecto completo con todos los valores del análisis en el formato de archivo EPS.

Pensamientos finales:

Es otro software de análisis estructural de código abierto capaz que ayuda a los usuarios a visualizar y analizar estructuras complejas.

Página de inicio | Página de descarga

Frame3DD

Frame3DD es otro software gratuito de análisis estructural de código abierto para Windows, Linux y macOS. Con este software, los usuarios pueden realizar análisis estructurales estáticos y dinámicos. Además, también admite cerchas bidimensionales y tridimensionales con geometría y elástica, y rigidez . Este software requiere archivos 3DD que contengan todos los datos de la estructura en forma de Posición, SF Derecha, BM Izquierda, Pendiente, etc., valores de cada nivel de una estructura. Este programa también incluye varios conjuntos de archivos de ejemplo que los usuarios pueden editar (para introducir valores estructurales personalizados) con el programa Excel . Aunque este software no viene con una interfaz gráfica de usuario, este usuario necesita utilizar una consola junto con el conjunto adecuado de comandos para ejecutarlo. Ahora, siga los siguientes pasos para ejecutar el análisis estructural en este software.

Cómo ejecutar el análisis estructural en Frame3DD:

  • Primero abra uno de los archivos de ejemplo que vienen con este software en Excel, Libre Office, etc.,
  • Ahora, los usuarios pueden editar manualmente los valores por defecto del archivo de ejemplo.
  • A continuación, copie el archivo y péguelo en la carpeta Windows de este software.
  • Ahora, inicie este software utilizando el símbolo del sistema.
  • Después, escriba este comando frame3dd.exe -i archivo_entrada.3 dd -o nombre_archivo_salida.
  • Por último, pulse el botón Intro para ejecutar el análisis.

Una vez finalizado el análisis, los usuarios pueden ver los valores del análisis de salida en la línea de comandos, como el análisis elástico lineal, el número de nodos dinámicos, el número de nodos cargados, el valor de visualización incremental residual RMS, etc.

Limitación:

  • Este software no viene con una interfaz gráfica de usuario.

Pensamientos finales:

Es un buen software de análisis estructural de código abierto a través del cual los usuarios pueden ejecutar varios análisis sobre datos de archivos estructurales.

Página de inicio | Página de descarga

Intermediate Beam Analysis Program

Intermediate Beam Analysis Program es el siguiente software gratuito de análisis estructural de código abierto para Windows. Este software está desarrollado para realizar análisis estructurales por estudiantes de varios campos como Civil, Diseño de Vigas, Ingeniería Estructural, y más. También soporta varias características importantes de análisis estructural como Carga de Ecuación (Cargas Trapezoidales), Condiciones de Soporte (Rotación
(Rotación y deflexión), hasta 20 cargas simultáneas , y mucho más. Para ayudar a los usuarios a realizar el análisis, viene con archivos de viga, soporte, carga, etc., que los usuarios pueden editar manualmente para especificar la longitud de la viga, los parámetros de carga (valor neto, grado, punto inicial, punto final, etc.), etc., valores. Ahora, siga los siguientes pasos para realizar un análisis estructural con este software.

Abra el archivo BEAM de este software en el bloc de notas para especificar manualmente la longitud de la viga en metros .

  • A continuación, abra su archivo LOAD en Excel o Libe Office para especificar los parámetros de carga como el peso de la carga, el grado, la posición de la longitud, etc.
  • A continuación, ejecute el programa y escriba el número 6 para ejecutar el análisis estructural.
  • Una vez finalizado el análisis, los usuarios pueden ver los valores de salida del análisis, como Pendiente de la viga, Valor de detección, BM derecha, BM izquierda, y más.
  • Este software guarda automáticamente todos los valores de salida en un archivo Output.csv .

    Característica Adicional:

    • Convenciones de Signos : Ayuda a los usuarios a entender varias convenciones de signos usadas por este software como +ve (movimiento de punto en sentido horario), kN (carga), m (distancia), y más.

    Limitación:

    • Este software carece de interfaz gráfica de usuario.

    Reflexiones finales:

    Es un buen software de análisis estructural de código abierto que ofrece un buen conjunto de funciones para realizar análisis estructurales.

    Página de inicio | Página de descarga
