7 Mejores Programas Gratuitos De Diagramas De Red para PC

Esta es una lista de los mejores programas gratuitos de diagramas de red para Windows. Estos programas ayudan a diseñar nuevas redes interconectando componentes. También puede utilizar este software para hacer la representación gráfica de las redes existentes para tener una idea acerca de sus interconexiones. En la mayoría de ellos, basta con arrastrar y soltar componentes para crear diagramas de red. Además de dibujar diagramas de red manualmente, uno de ellos te permite ejecutar un escaneo de red y genera automáticamente los diagramas de red correspondientes.

Estos programas de diagramas de red vienen con muchos símbolos/iconos necesarios para representar los componentes de la red. Estos iconos incluyen Ordenadores, Portátiles, Móviles, Dispositivos periféricos, Antenas, Estaciones base, Células de telefonía, Módems, Cortafuegos, Conmutadores, Conmutadores ATM, etc. Una vez dispuestos los componentes de la red, puede enlazarlos fácilmente utilizando diversos símbolos de conexión. Por lo general, dispone de líneas continuas, líneas discontinuas, cable, símbolo de rayo, fibra, etc. para utilizarlos como enlace.

Estos incluso le permiten guardar/exportar diagramas de red en varios formatos de archivo como: JPEG , BMP , SVG , WMF , YGF , GML , XGML , TGF , CSV , DTC , DXF , DWG , DGN , EMF , PDF , etc. Pero, algunos de ellos sólo soportan su propio formato para abrir/guardar diagramas de red.

Mi software de diagramas de red favorito para PC:

yEd Graph Editor es uno de mis programas favoritos para dibujar diagramas de red. Es uno de los programas más fáciles de usar para hacer diagramas de red. Además, permite reorganizar automáticamente el diseño de los componentes de la red para un mejor análisis de la misma. Además, le permite exportar diagramas de red como archivos BMP , EMF , EPS , GIF , HTML , JPG , PDF , etc.

Network Notepad y Netprobe también son programas considerablemente buenos para crear diagramas de red. El primero permite especificar el tipo de conexión, mientras que el segundo permite realizar un escaneo automático de la red existente. Una vez finalizada la exploración de la red, Netprobe genera un diagrama de red para analizar la configuración de la red.

Tal vez le interese consultar la lista de los mejores programas gratuitos de diagramas de flujo , creación de diagramas de Venn , y visualización de datos para Windows.

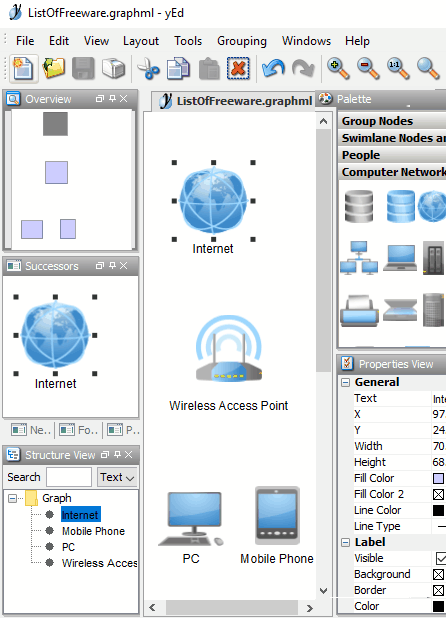

yEd Graph Editor

yEd Graph Editor es un software gratuito de diagramas de red para Windows. Le facilita muchos elementos de red informática necesarios para dibujar diagramas de red. Estos elementos están dispuestos en una paleta para facilitar el acceso. Para acceder a estas paletas, debe ir a través de Windows (menú) > Ruta de la paleta. Ahora, puede seleccionar el tipo de diagrama que desea dibujar. Además de diagramas de redes informáticas, le permite dibujar UML, diagramas de flujo, BPMN, SBGN, redes sociales, redes semánticas y muchos otros tipos de diagramas también.

Tras seleccionar el elemento de red informática deseado en la paleta, puede colocarlo en la posición adecuada y ajustar varias propiedades, como la etiqueta, la posición, la altura, la anchura, el color, el contorno, etc. Puede interconectarlos fácilmente para describir su relación con otros elementos. Una vez que haya dibujado el diagrama aproximado con la interconexión correcta entre los elementos, puede ir al menú Diseño para seleccionar y organizar los elementos de la red en diseños jerárquicos, ortogonales, orgánicos, circulares, de árbol, etc.

Admite una amplia variedad de formatos para guardar ( YGF , GML , XGML , TGF , etc.), y exportar ( BMP , EMF , EPS , GIF , HTML , JPG , PDF , etc.) el diagrama de red diseñado. Le permite abrir archivos MS Excel y cualquier archivo de formato guardado.

Página de inicio | Página de descarga

Network Notepad

Network Notepad es otro programa gratuito para crear diagramas de red . Es una herramienta de dibujo de diagramas de red fácil de usar para Windows. Contiene una gran colección de elementos de red y proporciona muchos tipos de estilos de enlaces de interconexión para describir mejor la técnica de interconexión.

Consta de una biblioteca de objetos que contiene tres tipos de elementos (diagrama de flujo, general y bloques de título) para dibujar distintos tipos de diagramas. Los componentes necesarios para dibujar diagramas de red están dispuestos en la categoría General. Desde aquí, puede acceder a los elementos de red Router, Impresora, Módem, Hub, PCs, Servidor, Nodos de Enlace, etc. Después de añadir cualquier elemento al diagrama, puede editar sus propiedades/información asociada, como nombre, escala, posición, dirección IP principal, ubicación en la red, nombre de host, comentario, etc.

&

Para comprender mejor qué elemento de la red está enlazado mediante qué técnica, puede definir diferentes tipos de enlace. Algunos de los tipos de enlace más utilizados son: backbone, ATM, Fibra, Cable, ISDN, etc.

Puede Exportar diagramas de red dibujados en formato BMP , GIF , o PNG , o Guardar como archivo CSV o Network Notepad Diagram . También permite abrir archivos con los formatos

& mencionados.
Página de inicio | Página de descarga

Dia Diagram Editor

Dia Diagram Editor es un software de diagramas de red gratuito, multiplataforma y de código abierto disponible tanto para Windows como para Linux y Mac OS X. Este software permite dibujar fácilmente diagramas de red para cartografiar elementos de red e ilustrar sus interconexiones.

Viene con una serie de elementos esenciales para trazar diagramas de red. Puede acceder fácilmente a casi todos los elementos de red necesarios para dibujar un diagrama de red desde la parte izquierda de la interfaz. Algunos de estos elementos de red son: Monitor, Ordenador, Portátil, Móvil, Dispositivos periféricos, Antena, Estación base, Célula de telefonía, Módem, Cortafuegos, Cortafuegos router, Conmutadores, Conmutadores ATM, etc.

&

Para dibujar diagramas de red, sólo tiene que seleccionar los elementos de red deseados y asociarlos insertando líneas de conexión direccionales entre ellos. Puede asignar nombres o escribir alguna descripción sobre estos elementos. Incluso le permite cambiar las propiedades de los elementos de la red, como el fondo de un elemento, el tamaño del texto asociado, la fuente, el color, voltear elementos, etc.

Por último, le permite Guardar o Exportar el diagrama de red dibujado para almacenarlo en su propio formato compatible, es decir, DIA . Pero, puede abrir archivos con muchos otros formatos, incluyendo BMP , PNG , GIF , JPEG , TGA , SVG , WMF , etc.

&32

Además de diagramas de red, también puede utilizarlo para dibujar diagramas de flujo , diagramas UML , circuitos eléctricos , y muchos otros diagramas.

Página de inicio | Página de descarga

Net-Probe

Net-Probe es otro software gratuito que puede utilizarse como software de diagramas de red para Windows. Además de crear diagramas de red, te permite ejecutar el asistente de espacio de trabajo para escanear tu red utilizando Ping y TraceRoute. Después de escanear la red, genera un diagrama de red para la misma.

Para dibujar un diagrama de red escaneando tu red, debes
es necesario introducir un rango de bloques IP y una máscara de red válidos. Después de eso, realiza primero el escaneo de hosts y después escanea las rutas para comprobar cómo se conectan las redes entre sí y a Internet. Ahora, haga clic en el botón Finalizar para obtener un diagrama de su red.

Como muchos otros programas, también puedes dibujar manualmente un diagrama de red en este programa. Para ello, abre un nuevo archivo y haz clic con el botón derecho del ratón en la interfaz para acceder a las opciones de añadir línea, gráfico, dispositivo, texto, nube, etc. También puedes acceder a estos elementos desde la barra de herramientas. Tienes opciones para cambiar la forma del dispositivo añadido, ya que denota dispositivos con representación simbólica como Círculo, Rectángulo, Diamante, etc. Puede añadir información como dirección IP, máscara, FQDN, nombre de comunidad SNMP, etc. a los elementos añadidos.

Después de dibujar correctamente los diagramas de red, puede guardarlos como archivo Network Layout ( NDP ) o imprimirlos .

Hay mucho más que explorar sobre este software. Puede visitar su página de inicio para saber qué más puede hacer con este software de monitorización de dispositivos de red en tiempo real.

Página de inicio | Página de descarga

Netpict

Netpict es una de las herramientas de dibujo de redes más fáciles de usar para Windows. La interfaz es bastante sencilla, y todo lo necesario para dibujar un diagrama de red está dispuesto en forma de iconos en la parte izquierda de la interfaz. Basta con arrastrar y soltar los elementos de red deseados e interconectarlos correctamente. De esta forma, puedes mapear elementos de red.

Hay una serie de coloridos elementos de red disponibles en su interfaz, incluyendo Router, switch, Servidor, Firewall, Hub, Cloud, Key, Lock, Iconos para denotar usuario, Linkers, etc. Además, hay un icono sin nombre para que le asignes el nombre que quieras. Después de añadir elementos, puede asignar nombre de host, etiqueta superior y sub-etiqueta a los iconos simplemente haciendo doble clic sobre ellos.

Le permite especificar tipos de conexión como VPN, Inalámbrica, serie back to back, y varios tipos de UTPs. Con el fin de distinguir las conexiones gráficamente, puede utilizar diferentes estilos de conexión, como Solid, Dash, Dot, Dash Dot Dot, etc. con el color de enlace deseado. Además, le permite escribir etiquetas de interfaz, sub-etiquetas, etc. para describir las conexiones con mayor precisión.

Cuando haya terminado de crear diagramas de red, puede utilizar la opción Exportar como imagen para guardar los diagramas en formatos PNG , BMP , JPG , etc. Además, le permite guardar/abrir archivos en formato VNM (Mapa de red virtual).

Página de inicio | Página de descarga

CADE

CADE es otro software gratuito para dibujar diagramas de red para Windows. Ofrece una gran variedad de elementos de red clasificados en diferentes categorías: Equipos de red, Símbolos lógicos de red, Símbolos de diseño de oficina y Equipos fotorrealistas. El mismo elemento de red puede encontrarse en más de una categoría, pero la representación gráfica diferirá entre sí.

Para utilizar estos símbolos, basta con arrastrarlos y soltarlos y editar sus propiedades, incluyendo su nombre, escala, posición, relación de aspecto del icono, etc. Después de añadir el elemento al diagrama, puede asociarle cierta información, como la dirección IP, el número de serie, el fabricante, etc. Después de organizar los elementos de la red, debe seleccionar la opción Dibujar Polilínea para interconectarlos. Le permite dibujar polilíneas lineales, curvas, en arco y a mano alzada.

Una vez finalizado el trazado de la red, puede guardar el diagrama de red dibujado como archivos DTC , DXF , DWG , DGN , JPG , EMF , PDF , etc. Además, permite abrir
Abra archivos DTC , DXF , DWG , DGN , GBR , SHP , etc.

Además de diagramas de red, también puede dibujar circuitos eléctricos, diagramas de flujo, mapas 2D/3D, diagramas UML, etc. con este programa gratuito.

Además de diagramas de red, también puede dibujar circuitos eléctricos, diagramas de flujo, mapas 2D/3D, diagramas UML, etc. utilizando este software gratuito.

Página de inicio | Página de descarga

MaSSHandra

MaSSHandra es uno de los mejores software de diagramas de red para Windows. Es un software de diagramación de redes 3D fácil de usar. Todo lo que necesita para dibujar un diagrama de red entra en estas categorías: Sitios, Dispositivos L3, Dispositivos de Oficina, Áreas y Texto.

Para utilizar elementos en el diagrama de red, sólo tienes que arrastrarlos desde sus respectivas categorías y soltarlos en la interfaz. Después, haz clic con el botón derecho del ratón sobre él para acceder a sus propiedades (nombre, posición del nombre, tipo de dispositivo, añadir comentario, etc.), datos (IPv4, IPv6, número de serie, descripción, etc.) y muchas otras opciones. Proporciona una gran variedad de conectores para interconectar elementos de red. Algunos de estos conectores son: Línea, Rayo, flecha direccional, curva, etc. Incluso permite crear varios pequeños subgrupos de red.

Desde el Menú Vista, puede cambiar el estilo de renderizado eligiendo el Tipo de Cámara como Perspectiva u Ortogonal. Viene con algunos Tipos de Cámara predefinidos que son cerca, orto lejos, orto cerca, vista 2D, etc. También puede cambiar los colores de los elementos ajustando RGB .

.

Permite Guardar (como MaSSHandra 3D diagram ), Imprimir , y Exportar (como WebGL documento) diagramas de red dibujados.

Página de inicio | Página de descarga
