5 Mejores Programas Gratuitos De Simulación Mecánica Para Windows

Esta es una lista de los mejores programas gratuitos de simulación mecánica para Windows Muchas empresas utilizan la simulación mecánica para predecir el rendimiento de sus productos, optimizar diseños y validar el comportamiento de los productos antes de su fabricación. Además, la simulación también le permite probar el diseño de su máquina en los peores escenarios para comprobar el rendimiento del diseño.

En la mayoría de estos programas, puede crear una simulación de máquina desde cero. Para crear una simulación, cada uno de estos simuladores proporciona diferentes conjuntos de herramientas como Wheel , Gear , Chain , Spring , Fixate , Links , Join , etc. El proceso de creación de una estructura de máquina básica es bastante sencillo en la mayoría de los programas. Después de crear la estructura de la máquina, puede simular la máquina. Durante la simulación, algunos software le permiten cambiar algunos parámetros circundantes como la gravedad, la fricción del aire, la velocidad de simulación, etc., para crear diferentes escenarios. También hay algunos programas que sólo permiten cargar y ejecutar simulaciones predefinidas. En general, todos estos programas permiten realizar simulaciones mecánicas y analizarlas. Consulta la lista para saber más sobre estos simuladores mecánicos.

Mi software de simulación mecánica favorito para Windows:

Algodoo es mi software favorito porque es uno de los más sencillos para crear y ejecutar simulaciones mecánicas. Además, también contiene una gran colección de simulaciones incluyendo varias simulaciones mecánicas.

También puede consultar las listas de los mejores programas gratuitos de Simulación de Óptica , Simulación de Iluminación , y Simulación de Flujo para Windows.

Algodoo

Algodoo es un software gratuito de simulación mecánica para Windows. Se trata de un software educativo que contiene varias simulaciones preconstruidas y también proporciona herramientas para crear diversas simulaciones. En él, puede encontrar todo tipo de simulaciones relacionadas con Máquinas , Polea , Óptica , Planetas , etc. De las muchas simulaciones disponibles, puede utilizar su Simulación de ruedas cuadradas para simular el movimiento mecánico de las ruedas y la carrocería del vehículo. En esta simulación predefinida, puede obtener un vehículo de ruedas cuadradas con un suelo formado por estructuras cilíndricas unidas. Ahora, para comenzar la simulación, pulse el botón Play y comience a mover el vehículo en dirección izquierda y derecha pulsando las teclas flecha izquierda y flecha derecha . Durante la simulación, puede cambiar varios parámetros como activar/desactivar la gravedad, activar/desactivar la fricción del aire, la fuerza, etc., para observar la simulación en diferentes escenarios. En la simulación predefinida, también puede añadir más piezas mecánicas utilizando su Panel de herramientas .

En este software, también puede crear una simulación mecánica básica desde cero utilizando varias herramientas mecánicas disponibles como Rueda , Engranaje , Cadena , Muelle , Caja , Plano , etc. Puede soltar fácilmente todas las herramientas del panel de herramientas a su interfaz y conectarlas y redimensionarlas con el uso del ratón. Una vez finalizada la simulación mecánica, puede ejecutarla pulsando el botón Reproducir . En general, se trata de un gran software simulador mecánico para aprender, crear y observar el comportamiento de modelos mecánicos en diferentes situaciones.

Página de inicio .
Página de inicio | Página de descarga

Phun

Phun es otro software gratuito de simulación mecánica para Windows. Con este software, puede crear rápidamente simulaciones mecánicas sencillas como simulación de engranajes , simulación del movimiento del pistón del motor , simulación básica del motor de gasolina , etc. Para crear una simulación, proporciona una barra de herramientas que contiene herramientas esenciales como Engranajes articulados , Herramienta de plano , Herramienta de bisagra , Herramienta de muelle , Fijar , Herramientas de creación de cajas , etc. Puede seleccionar y soltar fácilmente cualquier herramienta de la barra de herramientas a su sección de edición principal. Después de soltar todos los elementos de la máquina en la sección de edición, una todos los elementos con la ayuda del ratón. Una vez completada la estructura de la máquina, puede iniciar la simulación pulsando el botón Play Durante la simulación, puede cambiar algunos parámetros circundantes como Gravedad , Fricción del aire , y Velocidad de simulación para comprobar el comportamiento del movimiento de la máquina en diferentes escenarios.

Este software también viene con una interfaz de usuario muy fácil de usar.

Este software también viene con varias simulaciones incorporadas como Anti-Gravity Room , Gears , Fountain , Gravity Car , etc., a las que puede acceder desde su menú Load Scene . Al igual que una simulación mecánica recién creada, también puede realizar cambios en todas las simulaciones incorporadas utilizando las herramientas disponibles y simularlas con diferentes parámetros.

Página de inicio | Página de descarga

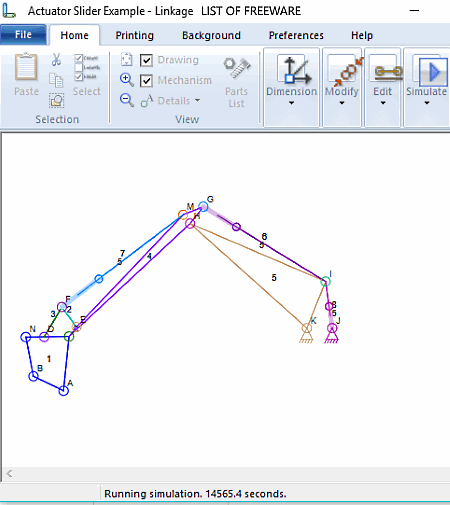

Linkage

Linkage es un software gratuito de diseño y simulación de mecanismos que puede utilizarse como software de simulación mecánica para Windows. En él, puede crear así como realizar una simulación mecánica. No utiliza gráficos y colores para simular el movimiento de la máquina con piezas de aspecto real. En su lugar, sólo utiliza líneas básicas y círculos para mostrar la estructura de la máquina. El enfoque principal de este software está en el movimiento de las máquinas y sus partes y no en su apariencia.

Para crear la estructura de la máquina, dispone de varias herramientas como Añadir , Enlazar , Unir , Dividir , Deslizar , Fijar , Combinar , etc. Utilizando las herramientas disponibles y el ratón, puede crear la estructura de la máquina. Después de crear la estructura de la máquina, vaya a su menú Propiedades y defina los parámetros de movimiento de las piezas como RPM de entrada de rotación , Radio de trayectoria de deslizamiento , Coordenadas exactas de movimiento de la pieza , etc. Por último, pulse el botón Ejecutar para iniciar la simulación. Todas las simulaciones creadas en este software también pueden exportarse como CSV , DXF , AVI , e Imágenes .

Este software también viene con una interfaz de usuario

.

Este software también viene con un montón de muestras de simulación mecánica como Mecanismo de elevación de tijera , Máquina retroexcavadora , Mecanismo de línea recta de vatios , etc. En general, es otro software de simulación mecánica bueno y fácil de usar.

Página de inicio | Página de descarga

FreeCAD

FreeCAD es
otro software gratuito de simulación mecánica para Windows. Se trata de un popular software CAD con el que puede crear modelos 3D y simulaciones . Con él, puede crear modelos 3D de barcos , piezas mecánicas , arquitectura , etc. Además, puede definir los parámetros de movimiento y la trayectoria de los modelos 3D creados para simular determinadas acciones del modelo. También puede importar modelos 3D y definir sus acciones para crear rápidamente una simulación mecánica.

También incluye un práctico Ejemplo de Simulación de Robot para la simulación rápida. En este ejemplo de simulación de robot, se obtiene un brazo robótico junto con un objeto que el brazo robótico puede recoger y mover de un lugar a otro. De forma similar a esta simulación mecánica 3D incorporada, también puede convertir una máquina 3D o modelos de piezas de máquinas en una simulación mecánica. Para realizar cualquier tipo de simulación mecánica, puede ayudarse de este tutorial de simulación de robots .

.
Página de inicio | Página de descarga

Freedyn

Freedyn es otro software de simulación mecánica completamente gratuito para Windows. En este software, puede simular varias simulaciones mecánicas predefinidas o importadas para analizar de cerca su comportamiento y movimientos. Algunas de las simulaciones predefinidas son Suspension , SpringDamper , SliderCrank , Pendulum , etc. Puede cargar fácilmente cualquier animación incorporada utilizando su opción open . Después de cargar la simulación, vaya a su menú Solver y pulse el botón Run para iniciar la simulación. Para analizar correctamente la simulación, puede utilizar los ajustes de visualización que le permiten cambiar el plano de la simulación a XY , YZ , o XZ plano.

En este software, no se puede crear una nueva simulación, que es el principal inconveniente de este software. En general, es un software básico de simulación mecánica que puede ser utilizado por estudiantes y usuarios principiantes.

Página de inicio | Página de descarga
