El Mejor Conversor Gratuito De Dwg A Svg Para Windows

Esta es una lista de Los mejores programas gratuitos para convertir DWG a SVG para Windows. Usando este software gratuito, puede convertir un archivo DWG de AutoCAD a formato Scalar Vector Graphics (SVG). En todos estos software, puede simplemente importar un archivo DWG y luego exportarlo a una imagen SVG. Además, estos pueden ser utilizados para convertir archivos DXF a SVG, así como algunos otros formatos como EMF, JPG, PNG, TIF, PDF, EPS, etc.

Además, también puede modificar archivos DWG antes de convertirlos a SVG. Las herramientas de edición más comunes en este software son dibujar líneas, dibujar rectángulos, dibujar arcos, añadir texto, extruir, rotar, mover, traducir, y más. También le permiten ver correctamente el diseño contenido en un archivo DWG antes de iniciar la conversión. Aparte de todas estas funciones, algunas de ellas se pueden utilizar para ver información general sobre el archivo DWG de entrada.

Los pasos de la conversión de DWG a SVG son muy sencillos en todos estos programas. Puedes realizar la conversión fácilmente y sin complicaciones. Además, todos los pasos necesarios se mencionan en la descripción de cada software. Sólo tienes que ir a través del artículo para saber más acerca de estos convertidores.

Mi software favorito de conversión de DWG a SVG para Windows:

pCon.planner es mi conversor favorito de DWG a SVG, ya que ofrece una gran variedad de herramientas para editar archivos DWG antes de realizar la conversión. También permite ver y editar modelos 3D en formatos como STL, 3DS, DAE, FBX, OBJ, etc. Además, es un buen visor de modelos 2D y 3D, ya que dispone de un montón de herramientas de visualización y análisis.

También te pueden gustar algunos de los mejores programas gratuitos DXF to SVG Converter Software , DWG Editor Software , y DWG Viewer Software para Windows.

pCon.planner

pCon.planner es un software gratuito de planificación de espacios que puede utilizarse para convertir DWG a SVG. Con él, puede ver, crear y editar archivos DWG, así como convertirlos a SVG y a otros formatos de imagen. Aparte de DWG, soporta muchos más formatos de entrada para convertir a SVG, como DXF, 3DS, DAE, FBX, OBJ, STL, SKP, GLB, etc.

La ventaja de tener este software es que puedes editar el archivo DWG antes de convertirlo a SVG. Para ello, se obtiene una variedad de herramientas y características que incluyen polilínea, arco, rectángulo, texto, llamada, imagen, filtros de capa, color de relleno, transformar, extruir, escotilla, editor de materiales, editar la textura, y mucho más. Dispone de otras herramientas útiles como el modo de presentación, varias opciones de visualización y análisis como estilos de renderizado, configuración del entorno, etc., cinta métrica, transportador y mucho más. En definitiva, se trata de un software muy completo que también funciona como conversor de DWG a SVG.

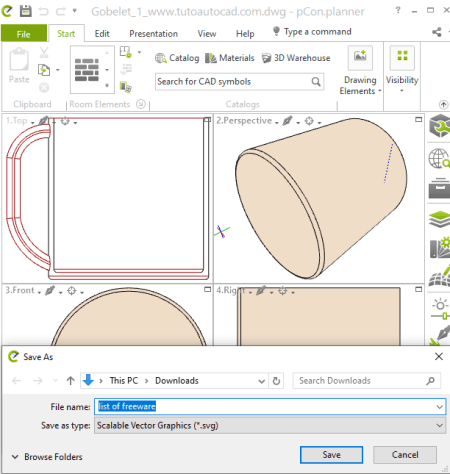

Cómo convertir DWG a SVG con pCon.planner:

  • Después de iniciar este software, vaya al menú Archivo y haga clic en la opción Importar para abrir un archivo DWG.
  • Ahora, puede ver el dibujo y, si desea realizar modificaciones en el archivo DWG, también puede hacerlo utilizando las herramientas disponibles en las pestañas Inicio y Edición.
  • A continuación, vaya al menú Archivo y seleccione Exportar > Opción Imagen vectorial para convertir DWG a SVG. Antes de proceder a la conversión, puede personalizar algunas opciones, como la salida de líneas alámbricas u ocultas, el ancho de línea, el color de línea, etc.

Además de SVG, le permite convertir DWG a otros formatos de archivo, como EMF, DWG (diferentes versiones), JPG, TIF, DXF, OBJ, SKP, 3DS, DAE, etc.

Conclusión

Conclusión:

Es uno de los mejores conversores gratuitos de DWG a SVG con el que podrá ver y editar dibujos DWG antes de la conversión. También se puede utilizar para crear varios modelos en diferentes formatos a partir de cero.

Página de inicio Página de descarga

LibreCAD

LibreCAD es un software conversor de DWG a SVG gratuito y de código abierto para Windows, Mac y Linux. Se trata básicamente de un software CAD 2D que permite crear diseños en diferentes versiones de DXF. También puede importar archivos DWG en él y luego convertir el diseño a formato SVG. Te permite modificar el diseño antes de la conversión con la ayuda de herramientas como líneas, círculos, splines, arcos elípticos, polilíneas, recortar segmentos, rotar, escalar, reflejar, mover, dividir, estirar, etc. Veamos los pasos que hay que seguir para convertir DWG a SVG.

&

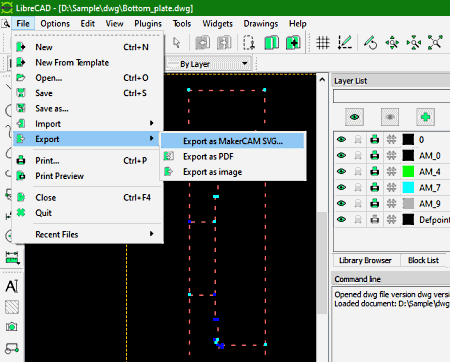

Cómo convertir DWG a SVG en LibreCAD:

  • Vaya al menú Archivo y haga clic en la opción Abrir para importar un archivo DWG en él.
  • Ahora, puede modificar el dibujo según sus necesidades utilizando las herramientas de edición disponibles.
  • A continuación, desde su menú Archivo, vaya a la opción Exportar y seleccione la opción Exportar como MakerCAM SVG o Exportar como imagen (para archivo SVG genérico) para convertir DWG a SVG. Antes de iniciar la conversión, te permite personalizar algunas opciones como la resolución, la anchura, la altura, el fondo, el color, etc.

Además de SVG, también puedes convertir DWG a otros formatos de archivo, como PNG, JPG, BMP, PDF, TIFF, ICO, etc.

Conclusión:

Es un buen software CAD que también puede utilizar para convertir DWG a SVG e incluso editar DWG antes de la conversión.

Página de inicio Página de descarga

SolveSpace

SolveSpace es un conversor portátil gratuito de DWG a SVG para Windows, Linux y Mac. Permite convertir archivos DWG y DXF a SVG y a muchos otros formatos como PNG, PDF, EPS, PS, etc. También dispone de varias herramientas para modificar archivos DWG importados antes de la conversión. Proporciona herramientas que le permiten esbozar segmentos de línea, rectángulos, círculos, arcos tangentes, etc. También dispone de herramientas como la rotación por pasos, la traslación por pasos, la extrusión, el torno, etc.

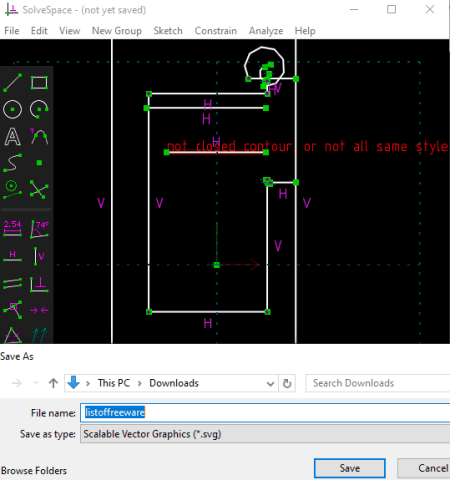

Cómo convertir DWG a SVG con SolveSpace:

  • Inicie este software portátil y vaya al menú Archivo > Importar y abra un archivo DWG en él.
  • A continuación, puede modificar el dibujo según corresponda con la ayuda de las herramientas de edición y dibujo proporcionadas.
  • Ahora, haga clic en su menú Archivo > Exportar vista 2d o Exportar sección 2d opción y seleccione el formato de salida como SVG para finalmente convertir DWG a SVG.

Conclusión:

Es un buen software libre para convertir DWG a SVG y otros formatos. Como es un conversor de DWG a SVG portátil, se puede utilizar sobre la marcha sin necesidad de instalarlo en el sistema.

Página de inicio Página de descarga

DwgSee Plus (VeryDwgViewer)

DwgSee Plus ( VeryDwgViewer ) es otro de los conversores de DWG a SVG para Windows. Al igual que otros programas de la lista, también permite importar archivos DWG y exportarlos a otros formatos compatibles, como SVG y DWF. Además, también se puede utilizar para convertir archivos DXF a formato SVG.

Recuerda que soporta la versión más antigua de archivos DWG y DXF, que es R12-2006. Por lo tanto, sólo se puede abrir el archivo DWG en la versión compatible para ver o convertir.
a SVG.

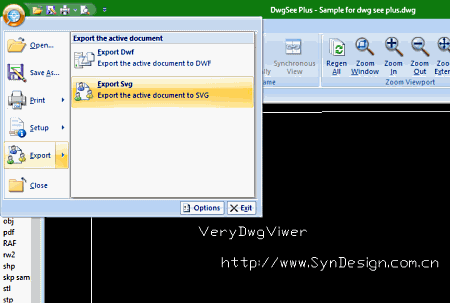

Cómo convertir DWG a SVG con este software gratuito:

  • Abre un archivo DWG R12 en él utilizando su propio explorador de archivos. Podrá visualizarlo en su interfaz utilizando herramientas como rotar, zoom, vista panorámica, etc.
  • Ahora, haga clic en su botón principal y vaya a la opción Exportar y seleccione la opción 'Exportar Svg' para convertir DWG a SVG.

Características adicionales:

  • Puede utilizarlo para convertir archivos DWG o DXF R12 a otras versiones del formato respectivo como R18, R15, R14, R13, etc.
  • Le permite ver la dependencia del archivo, como ID, característica, marca de tiempo, gráficos afectados, recuento de referencias, etc.
  • También puede ver información resumida de un archivo DWG en él.

Limitación:

El hecho de que sólo soporta la versión R12 de archivo DWG es la principal limitación de este software.

Conclusión:

El hecho de que sólo soporta la versión R12 de archivo DWG es la principal limitación de este software.

Conclusión:

Es un conversor de DWG a SVG decente que puedes utilizar para convertir archivos DWG de versiones anteriores a 2006 al formato SVG.

Página de inicio Página de descarga
