9 Mejores Programas Gratuitos De Visualización De Ifc Para Windows

Aquí está la Lista de los mejores softwares gratuitos de visualización IFC para Windows. Estos programas pueden abrir archivos IFC y también otros archivos CAD 3D. Todos estos programas tienen muchas funciones y le permiten ver los archivos IFC utilizando numerosas herramientas y modos de visualización. Podrá ver modelos 3D sin transparencia o con transparencia parcial , ocultar o ver componentes de forma selectiva, ver el wireframe de los modelos, ver los detalles de los componentes y hacer mucho más con estos programas de visualización de archivos IFC.

Algunas de las funciones son comunes entre estos programas gratuitos de visualización de archivos IFC, mientras que otras son exclusivas. Las herramientas estándar incluyen Zoom, Rotar, Pan, Wireframe, Control de la perspectiva, Marcado , etc. Algunas de las herramientas exclusivas que se encuentran en algunos de estos visores IFC son: Modo de pisos (deslizar pisos de un modelo libremente a través de los ejes x, y y z), Opción de iluminación (establecer manualmente la posición del sol), y Modo de juego (caminar dentro/alrededor de un modelo como lo haría en un juego).

Este software también le permite ocultar/ver selectivamente los componentes, y ver los detalles de los componentes. También puede ver la lista de componentes como árboles de componentes con estos programas gratuitos de visualización IFC.

La siguiente lista contiene una reseña detallada sobre cada uno de los programas mencionados para abrir archivos IFC; también sabrá cómo abrir archivos IFC utilizando estos programas.

Mi software favorito para abrir archivos IFC:

Los que más me gustan son BIM Vision y Areddo . BIM Vision es un visor exclusivo de archivos IFC y comparte con Areddo herramientas de visualización IFC bastante interesantes, una de las cuales es el modo Storey Slide. También me gustó Sobiri Model Viewer por su modo Juego, que te permite caminar dentro/alrededor de un modelo, como si estuvieras jugando a un juego.

También puedes consultar la lista de los mejores programas gratuitos DGN Viewer Software , IGS Viewer Software , STEP File Viewer Software .

BIM Vision

BIM Vision es un software exclusivo de visualización de archivos IFC. Un modelo IFC puede verse tanto en 2D como en 3D. Es un visor IFC muy interesante, ya que ofrece opciones de visualización que no suelen encontrarse en un software de visualización IFC estándar.

Se puede establecer la transparencia de los objetos y elementos como total, parcial o nula; esto permite ver tanto la parte exterior como la interior de un modelo 3D. También está disponible una opción para establecer la iluminación como ninguna, estándar o metálica. La herramienta más interesante le permite mover/deslizar los pisos de un modelo libremente a lo largo de los ejes X, Y o Z.

Los elementos de un objeto pueden seleccionarse por capas o por objetos. Puede medir el volumen, el área, la superficie de la curva y el peso de los objetos con este visor IFC gratuito.

Hay disponibles herramientas de visualización estándar como Zoom, Rotar y Panorámica que le permiten ver un modelo libremente.

Todos los elementos de los modelos 3D aparecen en un panel de la interfaz, y pueden ocultarse por separado.

Página de inicio | Página de descarga

Areddo

Areddo es un visor IFC ligero para Windows, que permite abrir varios archivos CAD a la vez. Le permite abrir archivos IFC y tener una visión detallada de los mismos. Puede ver los modelos IFC por pisos, entidades o capas. El modo de pisos muestra los bloques de un modelo; los pisos de un modelo se pueden ocultar/ver por separado. La herramienta de entidades le permite ocultar/ver elementos
de un modelo de forma selectiva. Varias capas de un modelo pueden ser visualizadas u ocultadas a la vez en el Modo Capas , como por ejemplo: Columnas, Suelos, Paredes y Zonas.

La opción de iluminación permite ajustar manualmente la posición del Sol para representar la luz y los reflejos de un modelo 3D. Realizar anotaciones , y medir la distancia, el área o el volumen

.

Aquí puede seleccionar un componente para ver su información completa. Un modelo puede ser rotado y movido libremente.

En Areddo, puede ver archivos IFC, PTS , y ADL .

Página de inicio | Página de descarga

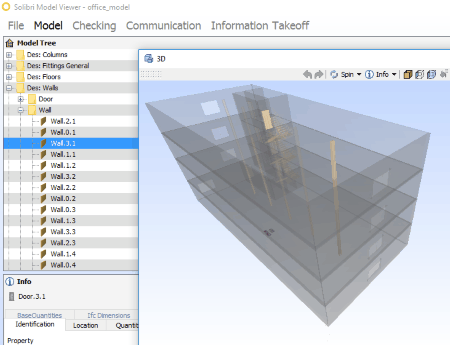

Solibri Model Viewer

Solibri Model Viewer es un visor CAD gratuito y ofrece opciones para abrir archivos IFC y visualizarlos. Tiene varios modos de visualización, como: Pan, Spin (alrededor de un punto), Walk, y Game .

De los cuatro modos de visualización, el modo Juego es una de las mejores características que he encontrado entre los visores IFC de la lista. Te permite ver y caminar alrededor y dentro de un modelo 3D como lo harías al jugar un juego en primera persona Utiliza el ratón para mirar alrededor desde un punto y usa las teclas WASD o las teclas de navegación para moverte dentro y alrededor de un modelo.

Puedes ver un modelo en forma sólida, hacer transparente todo el modelo o ver sólo los componentes seleccionados. La tecla de desplazamiento del ratón funciona como tecla de zoom estándar.

La herramienta de medición le permite medir las dimensiones de los componentes seleccionados. Puede ocultar o hacer transparente una selección. Las herramientas de marcado le permiten dibujar a mano alzada o añadir texto en el color deseado.

Al hacer clic en un objeto se muestran los detalles correspondientes en la pantalla. Un panel en la parte izquierda de la pantalla muestra el árbol de componentes en varios formatos jerárquicos. Estos son: Jerarquía de Contención, Jerarquía de Componentes, Jerarquía de Capas y Pisos Federados.

Nota: Este software para ver archivos IFC no puede funcionar en sistemas con menos de 4GB de RAM y tarjeta gráfica con versión OpenGL inferior a 3.3 (preferiblemente NVidia o AMD). Consulte el sitio web para conocer las especificaciones mínimas del sistema requeridas.

Página de inicio | Página de descarga

IfcQuery

IfcQuery es otro visor IFC con opción de visualización selectiva de plantas. Puede seleccionar y deslizar un piso a lo largo de los ejes x, y y z utilizando la herramienta Storey Shift .

La opción de visualización Transparente , junto con las opciones de Zoom y Rotación están disponibles. También se puede ver la estructura Wireframe de un modelo 3D. Los componentes seleccionados pueden ocultarse si es necesario.

Está disponible un árbol de componentes, donde los componentes están clasificados por categorías. Se puede ajustar la transparencia de los componentes de forma selectiva.

Algo que me gustó de este visor IFC es que se pueden seleccionar diferentes componentes y exportarlos en formato IFC.

Página de inicio
Página de descarga

Tekla BIMsight

Tekla BIMsight es un software CAD gratuito, con el que puede abrir archivos IFC para visualizarlos. Dispone de opciones de Zoom y Zoom dinámico , con las que puede ver los modelos IFC mientras los gira libremente a lo largo de cualquier eje.

Este software le permite controlar qué elementos de un modelo 3D desea ver u ocultar. Dispone de un panel desde el que puede ocultar/desocultar objetos, y también puede cambiar el color de los objetos si lo desea. Hay herramientas de marcado disponibles, con las que puede hacer dibujos a mano alzada o añadir notas a los archivos IFC.

Además de IFC, aquí puede abrir y visualizar archivos tbp, ifczip, dgn, dwg, iges, igs, skp, stp, step, xml y xmlzip.

Página de inicio | Página de descarga

DDS-CAD Viewer

DDS-CAD Viewer es un visor de archivos CAD 3D gratuito con el que podrá abrir archivos IFC. Es uno de los visores de archivos IFC más convenientes y ofrece un conjunto de herramientas para ver los archivos IFC a fondo. Mientras visualiza un archivo IFC 3D, puede renderizar líneas ocultas, ver el wireframe, renderizar porciones sombreadas, ver el modelo en modo paseo/modo vuelo/modo ascensor , etc.

Este visor IFC le permite ver modelos 3D en varias proyecciones : superior, izquierda, derecha, inferior, frontal, trasera e isométrica. También puede ver los modelos en Perspectiva 2D o 3D Acercar, alejar, desplazar el objeto, rotarlo libremente y cambiar el color del fondo según su conveniencia.

En la parte izquierda de la interfaz hay un panel que muestra todos los objetos del modelo 3D. Estos objetos se pueden ocultar selectivamente, y sus propiedades se pueden ver desde aquí. También se pueden ver las dimensiones del modelo y los diferentes objetos que se utilizan para hacer un modelo.

Abra aquí archivos dwg, dxf, gbXML, cfi y vec, junto con ifc. Los archivos IFC pueden exportarse como archivos CAD en formato dwg, dxf, cfi, dwf o 3ds, o como imágenes en formato jpg, bmp o png.

Página de inicio | Página de descarga

Bently View

Bently View es una herramienta de visualización de CAD dedicada, que le permite ver archivos IFC de forma gratuita. Las herramientas de visualización estándar le permiten Girar, desplazar y ampliar los modelos IFC. Un modelo 3D puede girarse en modo dinámico o en modo de 2 puntos. Puede ver los límites de un modelo, verlo como una cuadrícula, seleccionar el estilo de línea, establecer marcadores en el modelo y cambiar el color de fondo.

Los modos de visualización Walk by o Fly by pueden activarse para ver los modelos correctamente. La herramienta de medición está disponible, lo que le permite medir la distancia y el ángulo.

Además de los archivos IFC, puede ver aquí archivos dgn, dxg, dwg, cel, dgnlib, 3ds, mif, tab, skp, tiff, bmp, jpg, png, pdf y obj.

Página de inicio | Página de descarga

IFC Viewer

IFC Viewer es otro exclusivo visor de archivos IFC. Es un sencillo
con opciones básicas para visualizar modelos 3D IFC. El modelo se abre en la interfaz junto con su información y la lista de sus componentes. Existe la opción de ocultar o ver los componentes.

Gire libremente un modelo, haga zoom y muévase en el lienzo de este visor IFC gratuito.

Puedes ver las líneas, los puntos, las caras y el wireframe de un modelo con bastante facilidad. Es una herramienta simple de visualización IFC y es muy ligera.

Página de inicio | Página de descarga

FZKViewer

FZKViewer es un visor IFC gratuito disponible en el sitio web del Instituto Tecnológico de Karlsruhe de forma gratuita. Aquí puede abrir archivos ifc, ifcXml, e ifczip junto con gml y xml.

Puedes ver el modelo 3D en modo wireframe , modo sólido, ver las líneas ocultas, ver la superficie posterior, ver la rejilla, cambiar el color de fondo, etc. Las proyecciones isométricas, junto con la proyección frontal, trasera, superior, inferior, izquierda y derecha se pueden ver para un modelo CAD tridimensional. El zoom, la panorámica, la rotación y otras herramientas básicas de visualización en 3D están disponibles de forma estándar.

Un panel a la izquierda de la interfaz de usuario muestra todos los detalles sobre el modelo IFC y también muestra todos los elementos de un modelo. Estos elementos pueden ocultarse o mostrarse según sea necesario.

Un módulo de consulta está disponible con este software de visualización IFC, que le permite ejecutar una consulta para la información del modelo, la información del usuario de la entidad, la información del elemento, las cantidades, las estadísticas, el registro de mensajes, etc.

Página de inicio | Página de descarga
