5 Mejores Calculadoras Gratuitas De Expresiones Booleanas Para Windows

He aquí una lista de Los mejores programas gratuitos para calcular expresiones booleanas para Windows. Estos programas gratuitos se utilizan básicamente para convertir una tabla de verdad en una expresión booleana o encontrar una expresión booleana para puertas lógicas Aunque algunos de estos programas pueden utilizarse para los dos propósitos mencionados, otros sólo pueden calcular una expresión booleana utilizando una tabla de verdad introducida.

En el caso de convertir una tabla de verdad en una expresión booleana, es necesario crear una tabla de verdad añadiendo el número de entradas y salidas. Después de eso, puede asignar un valor (0, 1, o no me importa) a una función de salida individual. Al hacerlo, puede ver la expresión booleana correspondiente. También puede ver ecuaciones lógicas minimizadas en formas Suma de Productos (SOP) y Producto de Sumas (POS) .

Ahora, para calcular expresiones booleanas para puertas lógicas, necesitas diseñar una puerta lógica combinacional. Para esto, obtendrá componentes que incluyen entrada (botón, joystick, teclado, etc.), salida (LED, display de dígitos hexadecimales, etc.), cableado (divisor, sonda, pin, túnel, etc.), compuertas (Inversor, AND, OR, XOR, XNOR, NOR, etc.), y más. Después de diseñar el circuito completo, puede ver la expresión booleana respectiva para cada función de salida.

En general, estos conversores de tablas de verdad a expresiones booleanas y software de expresiones booleanas para puertas lógicas son fáciles de usar y excelentes en lo que hacen. Y, como algunos de ellos son principalmente simuladores de puertas lógicas, puedes diseñar fácilmente un circuito usando entradas, salidas, puertas, etc. y simularlo en tiempo real.

Mi programa favorito para calcular expresiones booleanas:

Logisim es mi programa favorito para calcular expresiones booleanas. Puede utilizarse tanto para convertir tablas de verdad en expresiones booleanas como para encontrar expresiones booleanas para puertas lógicas. Además, tiene la interesante función de crear circuitos automáticamente usando la expresión booleana introducida.

También te pueden gustar algunos de los mejores programas gratuitos Circuit Simulation y K-Map Solver para Windows.

Logisim

Logisim es una calculadora gratuita y portátil de expresiones booleanas para Windows. Con ella, puedes convertir tablas de verdad en expresiones booleanas y también obtener expresiones booleanas con respecto a un circuito lógico. Veamos cómo.

Cómo convertir tabla de verdad en expresión booleana en Logisim:

Para ello, sólo tienes que seguir estos sencillos pasos:

1. Abre un nuevo proyecto y ve a la opción Proyecto > Analizar Circuito . Se abrirá una nueva ventana.
2. En esta nueva ventana " Análisis Combinacional ", tiene que declarar las entradas en la pestaña Entrada y las salidas en la pestaña Salida.
3. Después, tiene que establecer los valores de las salidas haciendo clic en ellas en la pestaña Tabla. El valor de una salida puede ser 0, 1 o x (no importa). El número máximo de entradas y salidas que se pueden añadir es 12.

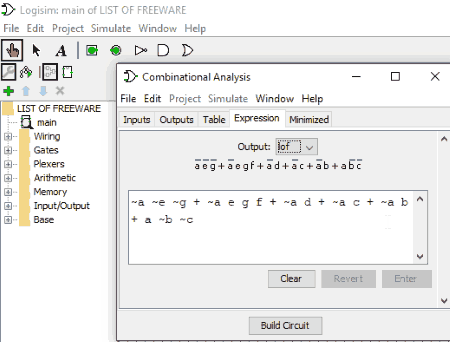

4. A medida que modificas la tabla verdadero-falso, puedes ver las expresiones booleanas correspondientes en la pestaña Expresión. Si hay varias salidas, puedes seleccionar una salida para ver su ecuación lógica.
5. Además, muestra suma de productos y producto de sumas ecuaciones de cada función de salida en la pestaña Minimizado.

Cómo obtener expresiones booleanas para puertas lógicas en Logisim:

Para ello, necesitas diseñar una puerta lógica combinacional. Para ello se dispone de componentes de entrada, salida, cableado y puertas (AND, OR, XOR, XNOR, NOR, etc.). Sólo tiene que arrastrar y soltar los componentes en la ventana de dibujo y crear un circuito. Después de crear un circuito lógico, haga clic en la opción Analizar Circuito del menú Proyecto. Podrá ver la expresión booleana correspondiente en la pestaña Expresión y también las ecuaciones SOP y POS en la pestaña Minimizado. Aunque puede diseñar un circuito que tenga 32 entradas, no puede analizar un circuito que tenga
más de 12 entradas.

Proporciona una característica única de construir un circuito automáticamente utilizando una expresión booleana o tabla de verdad introducida. Esta opción se encuentra en la propia ventana Análisis Combinacional .

Logisim es la calculadora de expresiones booleanas más fácil de usar para Windows. Además de inglés, soporta otros idiomas como español, alemán, griego, etc.

Página de inicio | Página de descarga

Logic Friday

Logic Friday es otro programa gratuito de cálculo de expresiones booleanas para Windows. Puede diseñar puertas lógicas con varios componentes y simularlas y analizarlas utilizando opciones específicas.

Se puede utilizar simplemente para obtener expresiones booleanas para puertas lógicas. Para ello, sólo tiene que diseñar puertas lógicas utilizando los componentes proporcionados (entrada, salida, puertas lógicas, etc.) y pulsar el botón Intro. Verá la expresión booleana correspondiente en una sección específica de la interfaz. Para encontrar la expresión booleana de una tabla de verdad, vea más abajo.

Convertir tabla de verdad a expresión booleana:

Para utilizarlo como conversor de tabla de verdad a expresión booleana, sólo tiene que seguir unos pasos:

• Primero, vaya a Archivo > Nuevo > Tabla Verdadera. Aparecerá un nuevo cuadro de diálogo en el que tendrás que seleccionar el número de entradas y salidas. El número máximo de entradas y salidas que se pueden añadir a una tabla de verdad es 16. Puede personalizar el nombre de las entradas y salidas.

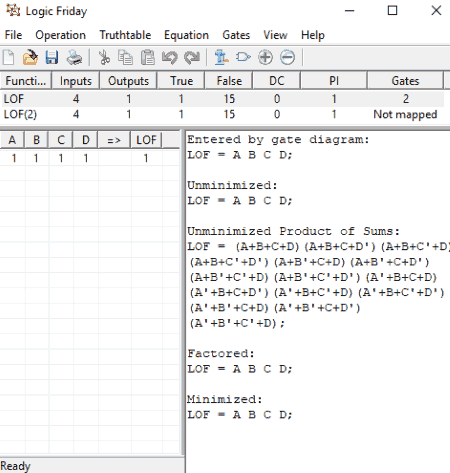

• Ahora, verá una tabla verdadero-falso con los valores por defecto de las salidas. Puedes establecer un valor de salida a 0, 1, o no me importa. Después de configurar los valores de las salidas, simplemente haga clic en botón de envío o pulse Intro. Al hacerlo, verá las expresiones booleanas para cada función de salida.

Ahora, veamos las acciones que puede realizar en las expresiones booleanas de salida:

• Desde el menú Operación , puede minimizar las expresiones booleanas Para ello, puede seleccionar un modo entre Rápido y Exacto. Además, le permite minimizar cada función de salida independientemente o conjuntamente para el menor número de términos de producto.
• Puede ver las ecuaciones lógicas en modo minimizado o no minimizado.
• También puede obtener ecuaciones de suma de productos, factorizadas, y producto de sumas para las funciones de salida desde el menú Ecuaciones .
• También le permite generar C Lookup Function para un tamaño seleccionado de un tipo de datos y argumentos de función.

En general, Logic Friday es una gran calculadora de expresiones booleanas. Usándola, también puedes generar tablas de verdad usando ecuaciones lógicas, rastrear lógica de puertas, etc.

Página de inicio | Página de descarga

QMC Logic Minimizer

QMC Logic Minimizer es un conversor gratuito y portátil de tablas de verdad a expresiones booleanas para Windows. Por lo tanto, puede llevar esta calculadora de expresiones booleanas en dispositivos de almacenamiento portátiles y utilizarla sin necesidad de instalación. Le permite introducir una tabla verdadero-falso y luego
y luego muestra la expresión booleana correspondiente como salida.

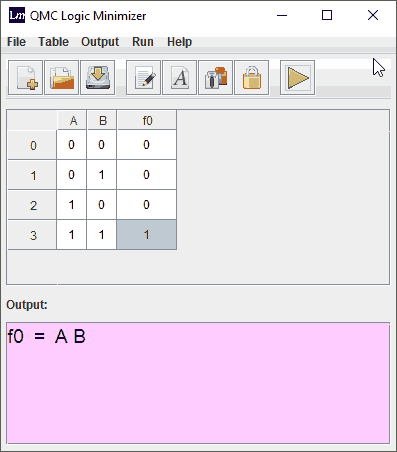

El procedimiento para convertir una tabla verdadero-falso en una expresión booleana es muy sencillo. En primer lugar, haga clic en la opción Nueva tabla del menú Archivo. Ahora, tiene que seleccionar el número de entradas y salidas para crear una tabla verdadero-falso. El número de entradas y salidas no puede ser superior a 16. Ahora verá una tabla verdadero-falso con los valores por defecto de las funciones de salida. Usted puede modificar esta tabla de verdad según sus necesidades mediante el establecimiento de valores de salida individuales como 0, 1, o x (no me importa). Cuando haya terminado de especificar el valor de cada función de salida, haga clic en la opción Ejecutar > Minimizar función lógica. Como salida, verá la expresión booleana correspondiente. Puede copiar esta expresión al portapapeles.

Permite personalizar el aspecto de la tabla verdadero-falso modificando el color de fondo, el color de la rejilla y el tipo de letra, así como editar la cabecera de las columnas. Incluso permite Bloquear el valor de una función de salida en la tabla verdadero-falso. La tabla de verdad creada se puede exportar como archivo HTML.

En general, es un software simple y directo que hace bien lo que hace, que es convertir tabla de verdad a expresión booleana.

Página de inicio | Página de descarga

Simple Solver

Simple Solver es otra calculadora de expresiones booleanas gratuita para Windows. Como su nombre indica, es un software muy sencillo para encontrar expresiones booleanas.

Básicamente convierte la tabla de verdad en una expresión booleana. En la ventana de entrada, es necesario introducir manualmente toda la tabla de verdad para la que desea expresión lógica. Para empezar, viene con algunos ejemplos de tablas de verdad. Puede elegir una del menú Ejemplos y empezar a editarla según sus necesidades. Para múltiples funciones de salida, puede añadir múltiples tablas de verdad en la ventana de entrada, pero recuerde utilizar punto y coma al final de cada tabla de verdad.

A continuación, pulse el botón Go de su interfaz. Tan pronto como lo haga, devolverá la ecuación booleana como puede ver en la captura de pantalla anterior. Si hay un error en la tabla verdadero-falso de entrada, se muestra también en la ventana de salida.

De manera similar, Simple Solver también puede ser utilizado como una calculadora de tabla verdadero-falso para una expresión booleana dada.

Página de inicio | Página de descarga

KarnaughMap

KarnaughMap es un software gratuito de resolución de mapas K para Windows. Con él, puede encontrar la expresión booleana que tiene cuatro variables. Es un programa muy sencillo y viene en un paquete portátil.

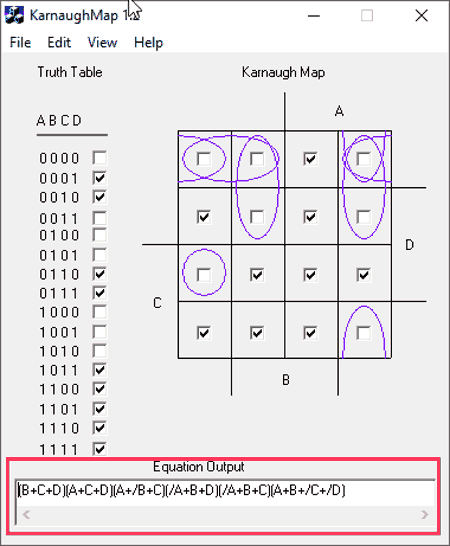

En su interfaz principal, en la tabla de verdad dada, es necesario establecer los valores de la función de salida como 0 o 1. Aquí, sólo tiene que marcar la función de salida como 0 o 1. Aquí, sólo tienes que marcar la casilla correspondiente para el 1 lógico. Al configurar los valores de salida, se muestra la expresión booleana correspondiente en tiempo real. Puede copiar esta ecuación en el portapapeles. Desde el menú Ver, puede obtener las simplificaciones SOP y POS de las ecuaciones.

Como se trata de un simulador de mapa K, el mapa de Karnaugh se muestra en la interfaz principal, lo que resulta útil para los alumnos. Además, desde el menú Ayuda, puedes ver algunos ejemplos de diseño de puertas CMOS para una función lógica F=A'+B'C'. En resumen
En general, es una alternativa decente para que los estudiantes resuelvan problemas de mapas K y encuentren expresiones booleanas. Pero, sólo puede manejar 4 entradas y no implementa la condición don't care.
