5 Mejores Conversores Gratuitos De Iges A Step Para Windows

Esta es una lista de los mejores conversores gratuitos de IGES a STEP para Windows . IGES o Especificación Inicial de Intercambio de Gráficos es un formato de archivo CAD que se utiliza para transportar e intercambiar diseños y modelos 3D. Al igual que IGES, STEP o Standard for the Exchange of Product Data también se utiliza para transportar e intercambiar diseños CAD en 3D. Para convertir IGES a STEP, he creado esta lista de programas gratuitos para convertir IGES a STEP. En estos programas, también puedes ver y editar modelos 3D de archivos IGES antes de iniciar la conversión. Además, estos conversores también ofrecen opciones para convertir archivos IGES a 3DS, STL, OBJ, VRML, etc., formatos CAD.

Para visualizar modelos 3D, estos programas ofrecen múltiples herramientas de visualización como zoom, vista ortográfica, vista en perspectiva, vista superior y mucho más. Además de las herramientas de visualización, estos conversores también ofrecen varias herramientas de edición. Con las herramientas de edición, puedes esculpir, alinear, manipular y añadir nuevos elementos a un modelo. Tras la visualización y la edición, puede iniciar el proceso de conversión de IGES a STEP. Para ayudarte, he incluido los pasos de la conversión en la descripción de cada software.

En estos programas también encontrarás muchas herramientas adicionales como Grabación de macros, Distancia de macros, Soporte de plugins, etc. Consulta la lista para saber más sobre estos conversores.

Mi programa favorito para convertir IGES a STEP en Windows:

FreeCAD es mi programa favorito porque te permite ver y editar archivos IGES antes de iniciar la conversión. Además, te permite convertir archivos IGES a múltiples formatos de archivo CAD además de STEP.

También puedes consultar las listas de los mejores programas gratuitos STEP to OBJ Converter , STEP to STL Converter , y OBJ to DXF Converter para Windows.

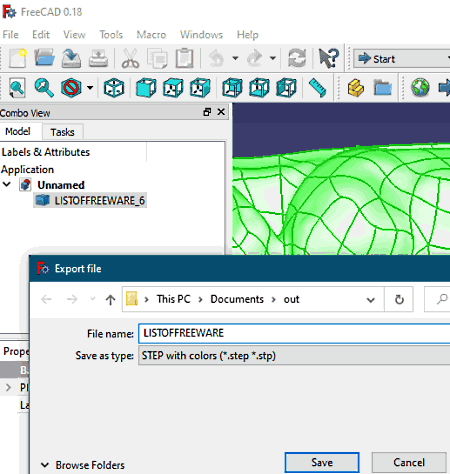

FreeCAD

FreeCAD es un software gratuito de código abierto para convertir IGES a STEP para Windows, Linux y macOS. En este software, también puede crear y editar diseños 3D de y formatos de archivo IGES, STL, DWG, DAE, 3DS, etc. Para editar modelos 3D, ofrece múltiples bancos de trabajo para trabajar con diferentes tipos de modelos 3D como Robots, Casco de barco, Malla 3D, etc. En los bancos de trabajo, dispones de herramientas de edición como crear un agujero, primitiva sustractiva, crear una característica de patrón polar, aglutinante de formas, crear una superficie y mucho más. También ofrece múltiples herramientas de visualización para que puedas ver y analizar modelos 3D. Después de visualizar y editar, puede convertir IGES a formato STEP. Ahora, siga los siguientes pasos para convertir IGES a STEP.

Cómo convertir IGES a STEP utilizando FreeCAD:

• Inicia este software y haz clic en el botón Abrir para cargar un archivo IGES .
• Después, selecciona un banco de trabajo y utiliza sus herramientas de edición para realizar modificaciones en el modelo 3D IGES.
• A continuación, vaya a la opción File > Export y elija STEP como formato de salida.
• Por último, especifique la ubicación de destino y pulse el botón Save para iniciar la conversión.

Funciones adicionales:

• Macro : Con ella, podrá capturar pasos de edición que podrá utilizar más tarde para realizar rápidamente cambios similares en otro modelo.
• Medir distancia : Mediante esta herramienta, podrá tomar con precisión la medida de modelos 3D.
• Addon Manager : A través de él, puede añadir nuevas extensiones a este software y gestionar las ya existentes.

Reflexiones finales:

Es uno de los mejores conversores gratuitos de IGES a STEP en el que puede ver, editar y convertir modelos 3D de archivos IGES.

Página de inicio | Página de descarga

gCAD3D

gCAD3D es otro conversor gratuito de IGES a STEP de código abierto para Windows y Linux. También actúa como visor de modelos 3D en el que se puede ver y analizar un modelo 3D de formatos IGES, STEP, VRML, DXF, SVG, etc. Para visualizar correctamente un modelo, ofrece herramientas como Vista frontal , Vista superior , Vista lateral , Axo , Escala , Zoom , y mucho más. Además, también incluye herramientas básicas de edición de modelos 3D (Estilo de superficie, Color de superficie, Textura de superficie e Insertar). Ahora, para realizar la conversión, puede guardar el modelo 3D final en formato STEP.

Cómo convertir IGES a STEP con gCAD3D:

• Inicie este software y vaya a la opción Archivo > Abrir modelo para cargar un archivo IGES .
• Después, podrá ver y modificar el modelo 3D IGES mediante las herramientas de visualización y edición disponibles.
• Ahora, para iniciar la conversión, vaya al menú File > Save Model as y elija STEP como formato de archivo de salida y haga clic en el botón Save .

Características adicionales:

• Plugin : Utilizándolo, puede añadir nuevos plugins a este software para introducir más funciones.

Pensamientos finales:

Es un software conversor de IGES a STEP simple y eficaz que también permite ver y editar modelos 3D.

Página de inicio | Página de descarga

Gmsh

Gmsh es el siguiente software conversor de IGES a STEP gratuito y de código abierto para Windows, Linux y macOS. A través de este conversor, también puede convertir archivos IGES a CGNS, WRL, P3D, BREP, VTK, etc., formatos de archivo. Además de convertir archivos 3D, también puedes utilizarlo como generador y creador de mallas. Para generar y editar mallas 3D, proporciona herramientas como partición, suavizar 2D, filetear, dividir curva, inspeccionar, recombinar, reclasificar, y mucho más. También dispone de un buen conjunto de herramientas de transformación de modelos 3D que permiten rotar, escalar y ajustar la simetría de un modelo 3D. Para ver correctamente un modelo 3D, te permite ampliarlo, rotarlo y dividirlo por la mitad para ver su estructura interna. Ahora, comprueba los siguientes pasos para convertir IGES a STEP.

Cómo convertir IGES a STEP utilizando Gmsh:

• Inicie este software y cargue un archivo IGES en él utilizando la opción Abrir .
• Después, utilice las herramientas disponibles de generación, edición y visualización de mallas para ver y editar un modelo de archivo IGES.
• A continuación, previsualice el modelo en la interfaz principal y luego vaya a la opción Exportar y elija el formato STEP.
• Por último, pulse el botón Guardar para iniciar el proceso de conversión.

Funciones adicionales:

• Estadísticas : En ella, puede averiguar el número de curvas, puntos, triángulos, nodos y líneas presentes en un modelo 3D.
• Plugins : En él, puede ver los plugins existentes y añadir otros nuevos para mejorar el conjunto de funciones de este software.

Reflexiones finales:

Es un conversor de IGES a STEP repleto de funciones que ofrece una gran cantidad de herramientas de creación, visualización y edición de modelos 3D.

&
Página de inicio
Página de descarga

Axdea

Axdea es un software gratuito de diseño 3D basado en BIM que también puede utilizarse como software conversor de IGES a STEP. Funciona en Windows. Soporta una amplia gama de formatos de archivos CAD como 3DS, OBJ, DWG, DXF, STL, VRML, y más. En él, puedes cargar y visualizar fácilmente modelos 3D de cualquier formato de archivo compatible. Para ayudarte a visualizar un modelo 3D, ofrece muchas herramientas de visualización como vista frontal, vista superior, vista isométrica, modos de visualización, etc. Después de ver un modelo 3D, también puedes editarlo antes de iniciar el proceso de conversión. Para editar un modelo, ofrece varios bancos de trabajo como BIM, Pieza, Superficie, Diseño de pieza, Diseño de malla, etc. Según el banco de trabajo seleccionado, obtendrá un conjunto específico de herramientas de edición para realizar cambios en un modelo 3D. Ahora, siga los siguientes pasos para convertir IGES a STEP.

Cómo convertir IGES a STEP usando Axdea:

• Inicia este software y pulsa en la opción Abrir para cargar un fichero IGES.
• Después, puedes ver y modificar el modelo del fichero IGES si quieres a través de las herramientas de visualización y edición disponibles.
• Ahora, vaya al menú File > Export y elija el formato STEP .
• Por último, pulse el botón Save para iniciar inmediatamente el proceso de conversión.

Funciones adicionales:

• Macro : Mediante esta función, puede grabar los pasos de edición y utilizarlos más tarde para realizar cambios similares en otro modelo.
• Calculadora de unidades : Mediante esta función, puede calcular y convertir valores de una unidad de medida a otra como longitud, masa, ángulo, velocidad, etc.

Reflexiones finales:

Es otro software de creación y edición de modelos 3D con muchas funciones que permite convertir IGES a STEP, STL, VRML, OBJ y otros formatos de archivo 3D.

Página de inicio | Página de descarga

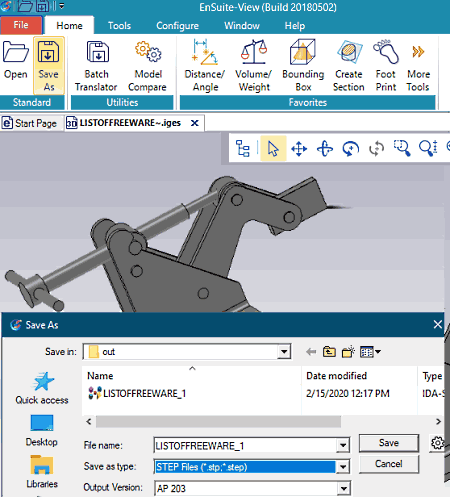

Ensuite View

Ensuite View es un software gratuito de visualización CAD que también puede utilizarse como software de conversión de IGES a STEP para Windows. Como es principalmente un software de visualización CAD, ofrece múltiples herramientas de visualización de modelos 3D como Pan , Rotate , Spin , Zoom , Isometric View , Back View , Front View , Bottom View , Top View , y más. Este software también permite realizar ligeros cambios visuales en un modelo, como aplicar distintas capas de material, insertar nuevos componentes en un modelo y crear secciones (para cortar el modelo por la mitad y ver su estructura interna). También ofrece una interfaz multipestaña que permite abrir y ver varios modelos 3D a la vez. Una vez visualizado el modelo 3D IGES, puede seguir los siguientes pasos para convertir IGES a formato STEP.

Cómo convertir IGES a STEP utilizando Ensuite View:

• Inicie este software y haga clic en la opción Abrir para cargar un archivo IGES.
• Después, puede utilizar las herramientas de visualización de modelos disponibles para ver correctamente el modelo IGES.
• Ahora, vaya a la opción File > Save as y elija IGES como formato de archivo de salida.
• Al final, especifique la ruta de ubicación de destino y pulse el botón Save para iniciar el proceso de conversión.

Funciones adicionales:

• Distance/Angle : Mediante esta herramienta, puede averiguar la
  distancia y ángulo entre las partes de un modelo.
• Área/Perímetro : Utilícelo para averiguar el perímetro y el área de un modelo o de su sección.

Limitaciones:

• Esta versión gratuita de este software sólo se puede utilizar para ver y convertir hasta 6 modelos IGES .
• Algunas funciones de este software también están bloqueadas.

Pensamientos finales:

Es otro conversor de IGES a STEP gratuito y sencillo que cualquiera puede utilizar con facilidad.

Página de inicio | Página de descarga
