5 Mejores Programas Gratuitos De Diseño De Barcos Para Windows

Esta es una lista de los mejores programas gratuitos de diseño de barcos para Windows Estos programas están diseñados específicamente para crear modelos de barcos en 2D o en 3D . Además de embarcaciones estándar, algunos programas también permiten diseñar yates y barcos. Sin embargo, con ellos no se puede crear la estructura completa de un barco, pero sí las estructuras exteriores, como el casco, el mástil, la cubierta, etc. El proceso de creación de un diseño de barco es bastante sencillo en todos los programas, ya que todos ellos ofrecen una o varias estructuras de barco predefinidas. Puede realizar fácilmente todos los cambios necesarios en los modelos de barco existentes para crear su propio diseño de barco. Para facilitar el proceso de diseño, también dispone de varias herramientas comunes pero importantes, como Zoom , Orientación , Nodo (para realizar cambios en el diseño), etc.

Estos programas también ofrecen varias opciones de diseño.

Estos programas también proporcionan diversas herramientas de análisis para comprobar la flotabilidad, la superficie, la integridad estructural, el volumen, etc. del modelo. Una vez completado el diseño de la embarcación, puede guardarlo en formatos como DXF 2D Polyline , FEF , SVG , PDF , etc.

Mi software favorito de diseño de barcos para Windows:

¡GRATIS! ship es mi software favorito porque es uno de los más fáciles para diseñar barcos y yates. Sus múltiples ventanas de perspectiva también son muy útiles para diseñar y ver el diseño del barco desde múltiples ángulos. Además, también contiene varias calculadoras para realizar cálculos importantes.

También puede consultar listas de los mejores programas gratuitos de Diseño de arquitectura , Diseño de puentes , y Diseño de piscinas para Windows.

FREE!ship

FREE!ship es un software de diseño de barcos gratuito y de código abierto para Windows. Con este software, puede crear el diseño estructural de barcos y yates. El proceso de diseño de una nueva estructura de barco es bastante sencillo, ya que este software genera automáticamente una estructura básica de barco cuando se crea un nuevo modelo (proyecto). Puede utilizar fácilmente los nodos (juntas) presentes en la estructura base para remodelar el diseño de la embarcación. Además, puede ayudarse de varias herramientas disponibles como Curva , Dividir , Contraer , Extruir , Insertar Plano , etc. para realizar más cambios en el diseño de la embarcación.

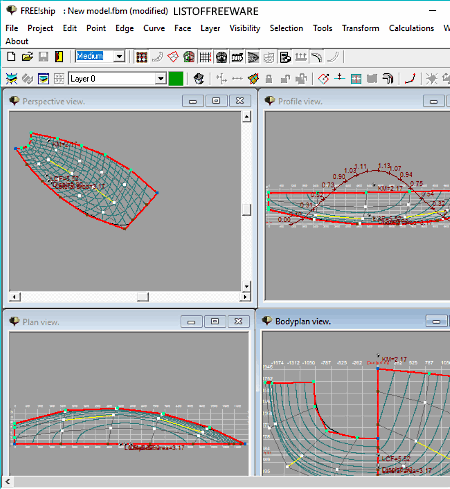

En el momento de crear un nuevo modelo, este software le pide que especifique ciertos parámetros de la embarcación como el número de dirección longitudinal y vertical, la eslora de la embarcación, la eslora de la manga, las unidades (Metros o Pies), etc. Según los valores especificados, puede ver la estructura de la embarcación en cuatro perspectivas diferentes: Vista en perspectiva , Vista de perfil , Vista en planta , y Vista en planta . En la ventana de vista en perspectiva, puede ver la estructura de la embarcación desde todos los ángulos moviendo los controles deslizantes de cambio de ángulo y posición. Las otras tres ventanas de vista en perspectiva muestran la estructura de la embarcación desde un ángulo específico, como la vista de perfil muestra la vista lateral, la vista de plano de la carrocería muestra el diseño frontal y la vista en planta muestra la superficie exterior invertida de la estructura del casco de la embarcación

.

Este software también proporciona un avanzado Menú de Cálculos desde donde puede realizar Cálculos de Intersección , Cálculos Hidrostáticos de Diseño , Cálculos de Resistencia , y otros cálculos importantes. Después de diseñar la estructura del barco, puede exportar el diseño como IGES , DXF 3D Mesh , DXF 2D Polyline , FEF , etc. formatos de archivo.

&44
Página de inicio Página de descarga

Bearboat SP

Bearboat SP es un programa gratuito y portable
Software de diseño de embarcaciones
para Windows. Este software se utiliza para diseñar Kayaks y otras embarcaciones similares. Con él, puede diseñar kayaks estándar, así como kayaks específicos para una persona. Ahora, cuando usted comienza un nuevo proyecto de diseño de kayak, entonces usted necesita proporcionar algunos parámetros importantes como Longitud del Kayak , Tipo de Kayak (estable, medio, menos estable), Desplazamiento de Diseño (peso de los remeros, peso del kayak, y peso del equipo), etc. Una vez introducidos los parámetros, haga clic en el botón Crear para obtener el diseño base del kayak. Para realizar cambios en el diseño base, se obtienen varios nodos en el diseño 2D wireframe para cambiar sus dimensiones. Sin embargo, para realizar cambios precisos en el diseño estructural, deberá cambiar los valores de Shape seam/ rockers parameters (bow, mid-bow, stern, and mid-stern), Bow & Stern Seam Height Values , Lowest Seam Height Value , etc. Después de cambiar los parámetros, pulse Intro para aplicar los cambios al diseño estructural 2D.

En este software, también puede ver la estructura del barco desde diferentes posiciones utilizando las opciones de vista de pájaro, vista lateral y vista de sección transversal. Además, las opciones más avanzadas Slice View y 3D view también están presentes en su pestaña Visualize La opción Slice View muestra la estructura alámbrica del barco desde tres lados (superior, lado 1 y lado 2) al mismo tiempo. Además, permite cambiar el color de la estructura para analizar mejor el diseño de la embarcación. La opción Vista 3D muestra una estructura alámbrica del barco en 3D que se puede ver desde todos los ángulos utilizando el ratón. Además, también dispone de algunas herramientas avanzadas como Superficie mojada (para ver la superficie mojada, el área bajo el agua, etc.), Hoja de cálculo de arrastre (contiene todos los parámetros dimensionales de la embarcación), Restringir sección transversal, etc. En general, se trata de otro software de diseño de barcos realmente bueno, tanto para usuarios principiantes como avanzados.

Página de inicio Página de descarga

Sailcut CAD

Sailcut CAD es otro software gratuito de diseño de barcos para Windows. Con él, puede diseñar Vela , Casco , y Riel de un barco. Este software proporciona el diseño base de la vela, el casco y el raíl, en el que puede realizar los cambios necesarios según sus necesidades. Para ver el diseño, el programa ofrece tres pestañas de visualización: Sombreado , Alambre y Desarrollo . Además, dispone de prácticas herramientas de visualización que incluyen deslizadores de orientación (para ver el modelo desde diferentes ángulos), Acercar/Alejar , y Etiquetado (para desactivar o activar marcas importantes de la estructura).

Para modificar el diseño de la vela, el casco y el raíl, puede utilizar la opción Dimensiones que se encuentra en la pestaña Ver . Dentro de la opción Dimensiones, dispone de varios campos modificables como la eslora del barco, la base J del triángulo de proa, la redondez del garfio, la posición de la redondez, la disposición, la forma de la vela, la anchura del paño, la anchura de la costura, y mucho más. Variando los parámetros de diseño, puede diseñar fácilmente el barco como desee. También puede verificar inmediatamente los cambios en el diseño del barco desde sus pestañas de vista Sombreado , Wireframe , Desarrollo . Después de revisar el diseño de la embarcación, puede exportar el diseño como formatos DXF , SVG , XML , etc.

Página de inicio Página de descarga

PolyCAD

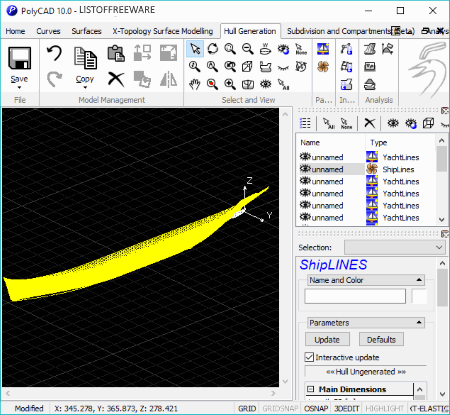

PolyCAD es el siguiente software gratuito de diseño de barcos para Windows. También es un software portátil que no necesita instalación para funcionar. En este software, puede crear modelos 3D de yates y barcos . Hay un montón de características presentes en él para diseñar varias partes del barco como cascos, cubierta, etc. Para empezar a diseñar el barco, puede utilizar su pestaña Generación de cascos , que proporciona dos modelos de casco predefinidos: YachtLINES y ShipLINES . Al hacer clic en cualquiera de los tipos de casco, obtendrá inmediatamente un modelo de casco alámbrico en 3D en la pantalla. Ahora, puede definir parámetros importantes del casco como contornos de superficie, hidrostática, curva de área de sección, etc. desde los campos respectivos. Ahora, para añadir subdivisiones, compartimentos, y, cubierta, vaya a la sección Subdivisiones y Compartimentos Esta sección también es bastante fácil ya que sólo tiene que seleccionar el elemento que desea añadir y proporcionar sus dimensiones y ubicación exacta.

Este software también dispone de una sección de subdivisiones y compartimentos.

Este software también dispone de una sección dedicada Análisis y salida a través de la cual puede ver todas las estadísticas importantes sobre el diseño del barco como su área, volumen, ángulo, etc. Después del análisis, puede exportar el modelo como archivos AutoCAD DXF , IGES , VRML , etc.

Página de inicio Página de descarga

DELFTship

DELFTship es otro software gratuito de diseño de barcos para Windows. Este software es perfectamente adecuado tanto para profesionales como para estudiantes que quieran diseñar barcos y botes. Junto con el diseño de la embarcación, también puede realizar cálculos hidrostáticos y de resistencia básicos y ajustar los parámetros de la estructura del casco, como el desplazamiento y el centro longitudinal de flotabilidad.

Para diseñar un barco, primero tiene que crear un nuevo proyecto proporcionando parámetros generales del barco como Eslora , Manga , Unidades de deriva , Unidades (Metros o Pies), Valor vertical , Valor de proa del barco , Tipo de casco padre , etc. De acuerdo con los parámetros proporcionados, obtendrá un Modelo 3D del barco. En el modelo 3D del barco, obtendrá muchos nodos para hacer cambios en el diseño del barco. Para hacer cambios, puedes simplemente agarrar los nodos y moverlos usando el ratón. Sin embargo, si quieres hacer cambios precisos, primero haz clic en un nodo para abrir una ventana emergente. En la ventana emergente, obtendrá los campos de coordenadas X , Y , y Z para proporcionar nuevas coordenadas al nodo. Además de remodelar el diseño de la embarcación, también puede ver el casco de la embarcación desde varias posiciones utilizando las herramientas Frontal , Izquierda , Derecha , Superior , y Inferior . Además, también puede convertir la estructura de la embarcación a alambre, sombra, Gauss, tipo cebra para analizar la estructura. Junto con el diseño del casco, también puede diseñar la Quilla y el Timón de la embarcación utilizando el Asistente de quilla y timón .

.

Una vez completado el diseño, puedes comprobar la integridad de la estructura del barco haciendo clic en la opción Comprobar modelo que muestra todos los puntos de fuga de la estructura de tu barco. Después de perfeccionar el diseño, puede exportarlo como archivos JPG , PDF , y DXF .

Página de inicio Página de descarga
