Esta es la lista de Los mejores programas gratuitos de simulación de circuitos para Windows Estos programas gratuitos le permiten diseñar y simular circuitos en su PC. Con estos programas, puede comprobar cómo se comportará un circuito y obtener información adicional, como su forma de onda. Si busca específicamente software de diseño de circuitos, busque aquí ..
Hay varios tipos de software de simulación de circuitos que se han mencionado en la siguiente lista. Algunos son simuladores de circuitos eléctricos, otros simuladores de circuitos electrónicos, otros simuladores de circuitos spice y otros simuladores de circuitos electrónicos de potencia. Los simuladores de circuitos sencillos de esta lista sólo permiten realizar un tipo de diseño y simulación de circuitos, mientras que los avanzados pueden simular múltiples tipos de circuitos. Por ejemplo idealCircuits y QUCS; estos programas le permiten diseñar y simular circuitos eléctricos y electrónicos en su PC.
Sólo tienes que añadir componentes de la lista de componentes que estos simuladores de circuitos gratuitos proporcionan y ejecutar la simulación.
Revise la lista y encontrará información detallada sobre los programas mencionados. He descrito estos programas de tal manera que le resultará fácil seleccionar lo que realmente necesita.
Mi software simulador de circuitos favorito:
En mi opinión, casi todos los software mencionados son buenas opciones, y lo que yo use dependerá totalmente de mis necesidades. Si tuviera que elegir, me quedaría con idealCircuit . Tiene casi todos los componentes necesarios para diseñar circuitos eléctricos y electrónicos. Si tuviera que diseñar y simular sólo circuitos eléctricos, me decantaría por Tina-Ti .
También puede consultar la lista de los mejores Software gratuito de osciloscopio y Software generador de señales .
Tina-TI

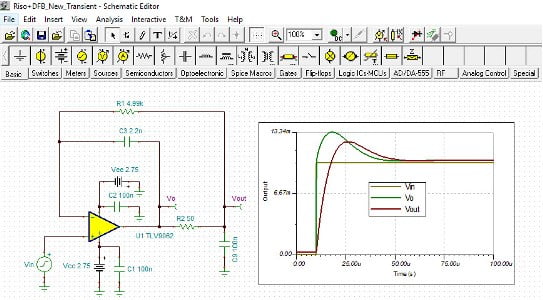

Tina-TI es un software gratuito de simulación de circuitos que puede utilizarse para diseñar y simular circuitos. También puede comprobar si hay errores en un circuito antes de simularlo. Realice análisis de CC, análisis de CA, análisis de transitorios, análisis de Fourier, análisis de ruido, etc. después de diseñar un circuito. Tina-TI es un simulador de circuitos eléctricos y te permite simular circuitos Spice también.
Aquí encontrarás casi todos los componentes necesarios para diseñar un circuito. Además, puedes cambiar los valores de los componentes según tu elección. Por ejemplo, si tomas una fuente de tensión, puedes personalizar su nivel de tensión, forma de onda de tensión, etc. No sólo encontrará componentes eléctricos y electrónicos básicos, sino también avanzados. Los componentes básicos disponibles son: fuente de tensión, batería, voltímetro, amperímetro, resistencia, condensador, inductor, transformador, interruptor, puente, etc. Los dispositivos avanzados incluyen Relés, Medidores, Generadores de Datos, Semiconductores (Op-Amp, Diodos y Transistores), y Macros Spice (Amperios, Comparador, SMPS, Convertidores, Buffer, etc.)
Si hablamos de diseño de circuitos y simulación de circuitos, este software te permite hacerlo con facilidad. La lista de componentes está a mano y se coloca en la parte superior de la placa del circuito. Esto facilita a los usuarios el diseño de un circuito. Además, para cambiar los valores de los componentes, basta con hacer doble clic sobre ellos.
Ejecute una Comprobación de Reglas Eléctricas desde el menú Análisis para saber si hay algún error en el circuito diseñado. Así, si hay algo mal, lo sabrás de antemano. Para el circuito que diseñé (imagen de arriba), me sugirieron agregar una conexión a tierra al voltímetro y a la fuente de voltaje.
Para simular un circuito, vaya al menú Análisis y realice el tipo de simulación y análisis que desee. Ya he mencionado las opciones de análisis disponibles en el primer párrafo.
Si necesita analizar más a fondo un circuito y su salida, entonces puede hacer uso del Multímetro, Osciloscopio, Registrador XY y Analizador de Señal.
Un circuito diseñado puede ser guardado en tu PC como un archivo esquemático o puedes exportarlo como una imagen, XML, o Netlist.
Es uno de los mejores software de simulación de circuitos que existen y altamente recomendado.
Página de inicio
Página de descarga
idealCircuit

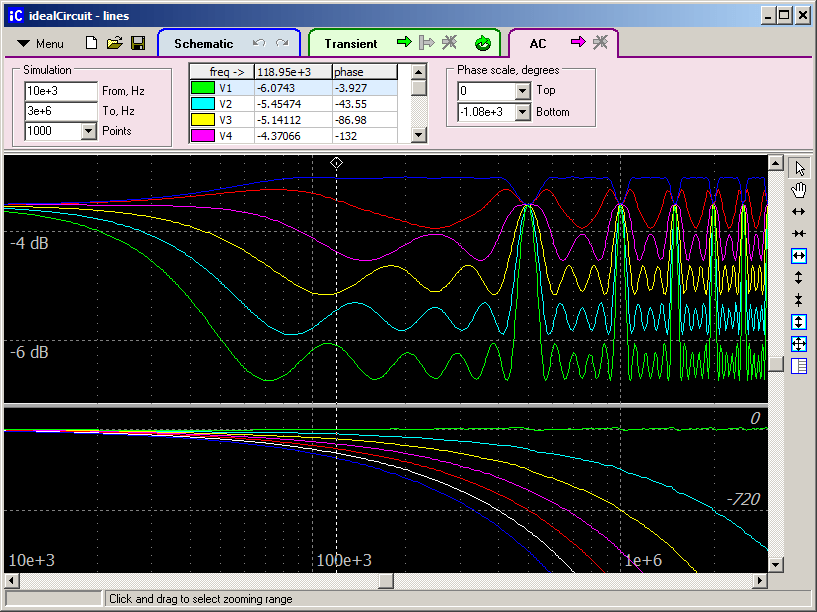

idealCircuit es un increíble software de simulación de circuitos. Permite simular circuitos eléctricos y electrónicos. La mayoría de los programas que aparecen en esta lista ofrecen cualquiera de las dos opciones de simulación, por lo que éste puede ser el que elija si necesita un programa simulador de circuitos eléctricos y electrónicos. Otra característica impresionante de este software es que, hay 3 pestañas disponibles aquí para el diseño de circuitos, simular y ver la forma de onda resultante, y para ver los parámetros de CA del circuito simulado.
Obtienes una buena lista de componentes para diseñar el circuito. También puede cargar un circuito en formato .ic para simularlo. Veamos la lista de componentes:
- Sondas : Voltímetro, Amperímetro y Fuente AC.
- RCL : Resistor, Condensador, Inductor e Inductor acoplado.
- Diodos : Diodo, Zener, Zener bidireccional y Puente rectificador.
- Transistores : NPN, PNP, N-FET y P-FET.
- Amplificadores : Buffer, Comparador, Amplificador diferencial, Comparador diferencial y Amplificador sumador.
- Fuentes : Fuentes de tensión y fuentes de corriente.
- Interruptores : Interruptor normalizado, interruptor controlado por lógica/corriente/tensión, interruptores SPDT, etc.
- Transformadores : Bobinado o conjunto de transformadores.
- Lógica : Compuertas lógicas como AND, OR, NOR. XOR, etc., Flipflops, Trigger generator, Schmitt trigger, etc.
Después de diseñar un circuito, basta con ir a la pestaña Transitorio y pulsar sobre la opción Iniciar Transitorio para ver la forma de onda simulada. La pestaña AC muestra los parámetros AC de salida del circuito.
Para ver cómo simular un circuito utilizando este freeware, puede cargar los diseños precargados disponibles y simularlos.
Página de inicio | Página de descarga
CircuitMod

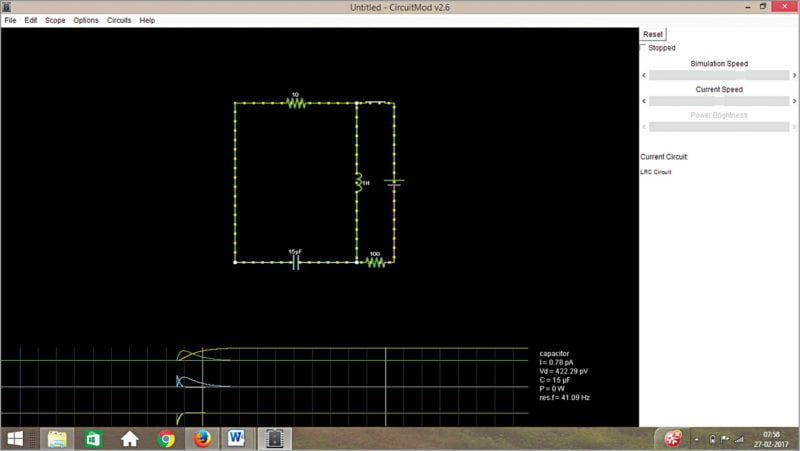

CircuitMod es otro software gratuito de simulación de circuitos eléctricos que le permite diseñar y simular circuitos fácilmente. Proporciona un entorno minimalista y en tiempo real para la simulación de circuitos. A medida que añades componentes y creas el circuito, los valores de salida y la forma de onda se muestran en tiempo real.
El diseño de circuitos es fácil de realizar aquí. La lista de componentes no está disponible en la interfaz, y se puede acceder a ella a través del menú contextual haciendo clic con el botón derecho del ratón sobre el circuito. Aquí, encontrarás opciones para añadir cable, resistencia, condensador, tierra, dispositivos de entrada/salida, componentes pasivos (inductor, interruptor, transformador, potenciómetro, etc.), componentes activos (diodos, transistores, amplificadores, FETs, etc.), puertas lógicas, chips, dispositivos de visualización, y más. Por lo tanto, no sólo le permite diseñar circuitos eléctricos, sino que también puede utilizarlo como simulador de circuitos electrónicos.
A medida que la simulación avanza en tiempo real, puede variar la velocidad de simulación y la velocidad de corriente para ver la forma de onda en consecuencia. La tensión a través de un componente se muestra justo al lado de la forma de onda. Simplemente sitúe el cursor del ratón sobre un componente para ver los valores respectivos.
Puede guardar su circuito en formato CMF para verlo o modificarlo más tarde.
Para su facilidad, varios diseños de circuitos han sido pre-cargados aquí, tales como: LCR, Divisor de Voltaje, Circuitos de Filtros, Circuitos Op-Amp, Circuitos de Temporizadores, Circuitos de Líneas de Transmisión, y mucho más.
CircuitMod es un increíble software simulador de circuitos y puede ser muy útil cuando se utiliza con fines de estudio, ya que tiene circuitos precargados.
Página de inicio | Página de descarga
Logic Gate Simulator

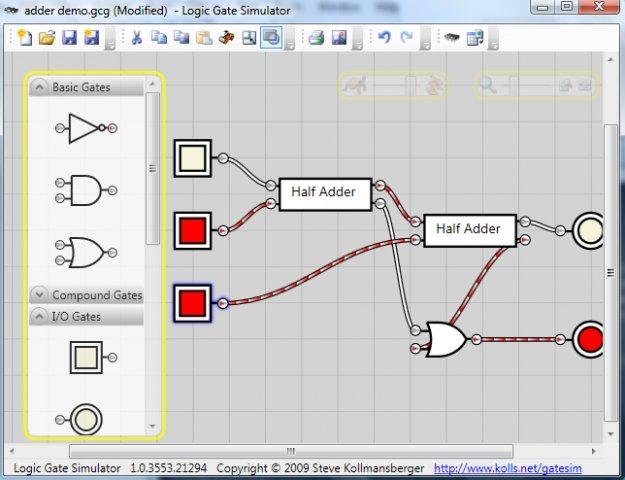

Logic Gate Simulator es un software de simulación de circuitos de código abierto. Le permite diseñar circuitos lógicos, simularlos y ver los resultados en un osciloscopio.
Puede cargar un circuito lógico, simularlo y ver los resultados en un osciloscopio.
Puede cargar un circuito en formato .gcg o diseñar uno desde cero. Para el diseño de circuitos lógicos, dispone de varios componentes. La interfaz está muy bien organizada, lo que facilita el diseño de un circuito. Encontrará listas de Compuertas básicas, Compuertas compuestas y Compuertas de entrada/salida También puede crear circuitos integrados personalizados uniendo un grupo de componentes y guardarlo para utilizarlo más tarde.
Un diseño puede ser guardado en formato .gcg, o puede exportar su diseño como imagen. También puedes imprimir tu diseño.
Logic Gate Simulator está diseñado exclusivamente para crear y simular circuitos lógicos.
Página de inicio | Página de descarga
CEDAR Logic Simulator

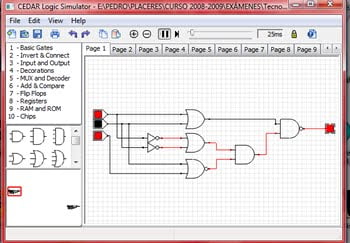

CEDAR Logic Simulator es otro software de diseño de circuitos y simulación de circuitos de código abierto. Puede utilizarlo para diseñar y simular circuitos lógicos simples y complejos. La forma de onda de salida de los circuitos simulados se puede ver en el osciloscopio integrado.
Puede elegir entre una buena lista de componentes electrónicos y lógicos para diseñar circuitos. En la lista de componentes, encontrará puertas lógicas básicas, dispositivos de entrada y salida, MUX y decodificadores, flip flops, registros, RAMs y ROMs, y chips .
Lo mejor de este simulador de circuitos electrónicos es que puedes diseñar múltiples circuitos en diferentes pestañas.
Puede cargar o guardar un archivo de circuito en su área de trabajo. Soporta el formato .cdl .
Página de inicio | Página de descarga
Digital Logic Design

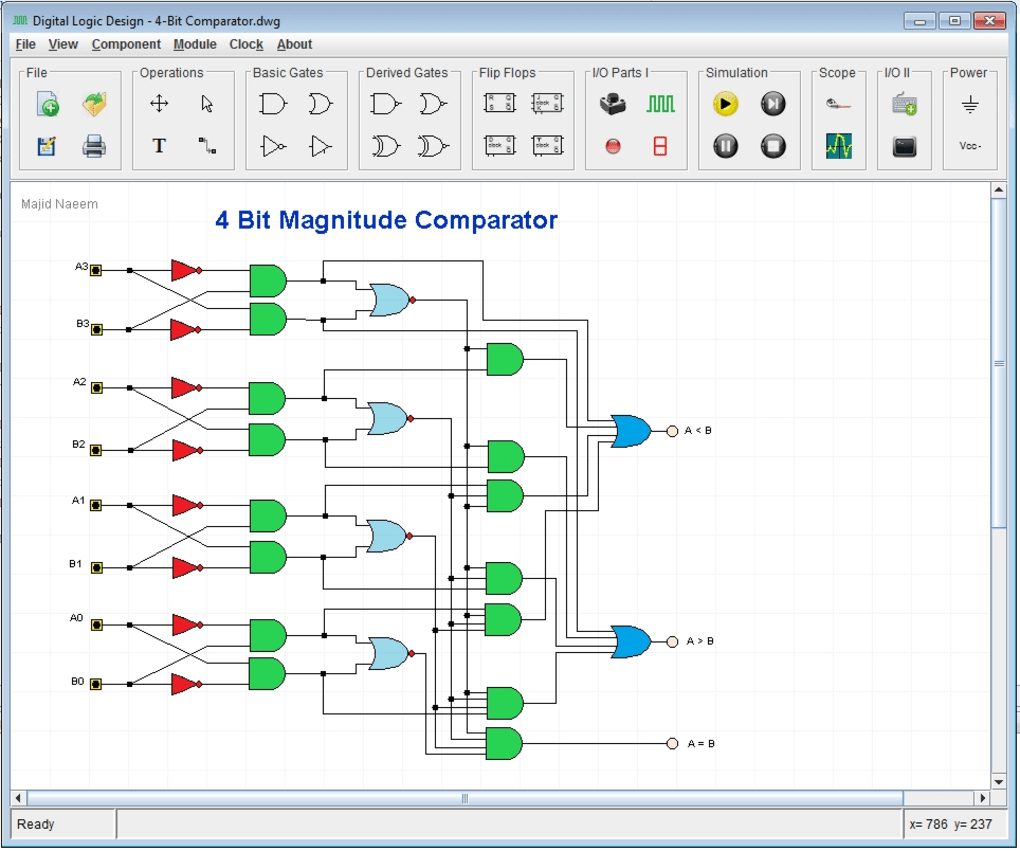

Digital Logic Design es otro simulador simple de circuitos lógicos. Se trata de un software de simulación de circuitos de código abierto para Windows, Mac y Linux. Te permite diseñar y simular circuitos lógicos con la lista de componentes lógicos a bordo.
Los componentes que encontrarás aquí son puertas lógicas básicas, puertas lógicas derivadas, flip flops, piezas de entrada/salida, etc. Hay algunos componentes más disponibles que puedes añadir a un circuito, como: sumador, restador, comparador, convertidor, codificador, decodificador, Mux/DeMux, contador, registro, memoria, ALU, etc. También dispone de una sonda y un osciloscopio para analizar la salida después de la simulación.
Es otro software simulador de circuitos electrónicos sencillo y fácil de usar.
Página de inicio | Página de descarga
Logisim
Logisim es un software de simulación de circuitos basado en java y de código abierto. Es multiplataforma y puede utilizarse en Windows, Mac y Linux. Funciona igual que el software simulador de circuitos lógicos mencionado anteriormente. Añade los componentes a la placa de circuito para formar un circuito, luego simúlalo y examínalo.
La lista de componentes está disponible en la parte derecha de la interfaz.
Aquí encontrarás los siguientes componentes: puertas lógicas, puertas de paridad, buffer, plexers, ALUs, flip flops, registro, contador, LEDs, display de 7 segmentos, y mucho más. Para algunos componentes, también puedes cambiar sus parámetros. Por ejemplo, para los flip flops, puede seleccionar el tipo de flanco de disparo.
Simulación en tiempo real . La salida puede ser analizada aplicando osciloscopios, como: Osciloscopio y Sondas al circuito.
Página de Inicio | Página de Descarga
QUCS
QUCS o Simulador de Circuitos Bastante Universal, como su nombre indica, puede simular casi cualquier tipo de circuito. Es un simulador de circuitos de código abierto.
Tanto si diseñas un circuito eléctrico, como un circuito electrónico, este software tiene componentes para ambos. Ya sean resistencias, condensadores, fuentes de tensión, fuentes de corriente, sondas, líneas de transmisión, transistores, amplificadores, diodos, comparadores, flip flops o simuladores, aquí lo encontrarás todo. Diseña un circuito y simúlalo. Si hay algún error, aparece. Si no hay ningún error, el circuito se simula y se muestran los parámetros del circuito.
QUCS es una muy buena alternativa a los softwares antes mencionados, tales como: TINA-Ti, idealCircuit, etc.
Página principal | Página de descarga
MultiMedia Logic
MultiMedia Logic puede ser otra buena opción para diseñar y simular circuitos lógicos. Una amplia lista de componentes le ayudará a diseñar circuitos extensos. Y, con la ayuda de herramientas de alcance, puede analizar la salida del circuito simulado.
Los componentes para diseñar circuitos están disponibles en una Barra de Herramientas flotante, y algunos componentes extra están disponibles en el menú Dibujar. Los componentes incluyen puertas lógicas, Flip flops, contadores, ALUs, MUX, LEDs, interruptores, y más. Incluso puede conectar el osciloscopio incorporado al circuito diseñado para ver la forma de onda de salida después de la simulación.
No hay nada diferente en este simulador de circuitos lógicos en comparación con el software antes mencionado, excepto un diseño un poco diferente.
Página de inicio | Página de descarga
Logical Circuit
Logical Circuit es otro software de simulación de circuitos lógicos de código abierto que puede gustarte. Al igual que otros, permite diseñar y simular circuitos. Pero, lo que me gustó de este software es que te permite añadir parámetros a los componentes antes de añadirlos a la placa de diseño del circuito. Ya que estamos hablando de componentes, déjame informarte, que hay componentes bastante básicos pero amplios y lógicos disponibles aquí. Por nombrar algunos, encontrarás puertas lógicas, dispositivos de entrada, dispositivos de salida, sensor, reloj, LED, display de 7 segmentos, matriz LED, zumbador, sonda , etc.
Para simular un circuito, basta con pulsar el botón de encendido. Una opción le permite ver la tabla de verdad del circuito diseñado También se puede añadir un osciloscopio para ver la forma de onda de salida.
Un circuito puede guardarse como archivo CircuitProject para personalizarlo o visualizarlo más tarde.
Página de inicio | Página de descarga
PECS
PECS es un software gratuito Simulador de Circuitos de Electrónica de Potencia . Se puede utilizar para simular circuitos de electrónica de potencia con componentes eléctricos y electrónicos. Dispone de una amplia lista de componentes en
están disponibles en esta herramienta de simulación de circuitos. Después de diseñar el circuito, no sólo puede simularlo, sino que también puede ver la forma de onda de salida. Si tiene un circuito guardado en su ordenador en formato .ckt, entonces puede abrirlo y simularlo aquí.
Los componentes son conocidos como Elementos aquí. La lista de elementos contiene:
- Varios tipos de fuentes de voltaje : VDC, VAC, IDC, VCVS, VCIS, ICIS, etc.
- Elementos básicos del circuito : R, L, C, Transformador, Cable, Tierra, etc.
- Elementos de control del interruptor : Reloj, Modulador, Limitador superior, Limitador inferior, Umbral, y VCO.
- Otros componentes : Interruptor, Diodo, Op-Amp, y multiplicador.
Es otra buena opción si buscas un simulador de circuitos electrónicos.
Página de inicio | Página de descarga
Digital Works
Digital Works es un software de simulación de circuitos electrónicos con el que podrá diseñar y simular circuitos lógicos simples y complejos. Los componentes básicos como puertas lógicas, flip flops, dispositivos de Entrada/Salida y herramientas de cableado están disponibles en la interfaz. Para añadir componentes complejos, visite el Centro de Piezas. En el Centro de Piezas, encontrará los siguientes componentes: ICs, Macros, Busbar, Registros, Tristate, DIN , etc.
Simular un circuito después de haberlo diseñado. Hay teclas de acceso rápido definidas para la simulación de circuitos. Incluso puede guardar un circuito en formato .dwm para modificarlo o simularlo más tarde.
Página de inicio | Página de descarga
Deeds (Digital Circuit Simulator)
Deeds (Digital Circuit Simulator) es otro avanzado software de simulación de circuitos electrónicos para Windows. Es casi como Digital Works, con todos los componentes necesarios para el diseño y simulación de circuitos. Además de los componentes básicos lógicos y de entrada/salida, dispone de otros componentes dignos de mención. Estos son: Decodificadores, Codificadores, Multiplexores, ALUs, Dispositivos de memoria, Registros, Contadores, DACs, Microordenadores, Bus , etc.
Simule su circuito una vez diseñado, o pruebe un circuito ya diseñado. El resultado de la simulación se muestra en el dispositivo de salida del circuito.
El formato de archivo soportado es .pbs .
Página de inicio | Página de descarga
hades
hades es una buena opción para la simulación de circuitos si se dispone de un circuito ya diseñado en formato .hds . No hay duda de que puedes diseñar circuitos aquí, pero el proceso de diseño no es tan fácil de usar. La lista de componentes que puedes añadir para diseñar un circuito sólo se encuentra en el menú contextual (menú del botón derecho del ratón). Mientras que algunas personas pueden estar de acuerdo con esto, pero la mayoría de ustedes no lo encontrarán una solución práctica para diseñar circuitos.
Hablando de los componentes, aquí hay disponibles componentes lógicos tanto básicos como avanzados. Los componentes que están disponibles aquí son: componentes de entrada/salida, puertas lógicas, puertas lógicas complejas, flipflops, registros, MUX, RAM, triggers, microcontrolador 16C84, etc ..
Después de la simulación del circuito, añada sondas para ver los valores de tensión y corriente a través de los dispositivos. También le permite ver la forma de onda del circuito simulado.
Página de inicio | Página de descarga
PSU Designer II
PSU Designer II es un software gratuito simulador de fuentes de alimentación eléctrica. Le permite diseñar fuentes de alimentación lineales sencillas que se encuentran en los amplificadores de válvulas.
Para el diseño del circuito, puede seleccionar el tipo de fuente, el tipo de filtro y el tipo de carga. Los tipos de fuente disponibles son: Estado sólido y Estado de vacío. Bajo estos dos tipos de fuentes, puede seleccionar entre las siguientes subcategorías: media onda, onda completa, puente o duplicador de voltaje. El filtro se puede seleccionar entre C, RC, LC o Toma de corriente. Los tipos de carga disponibles son Resistiva y Corriente constante.
Se pueden ajustar varios parámetros antes de la simulación del circuito. Seleccione el nivel de precisión, la frecuencia base, la fuga del rectificador y el tiempo de simulación. Una vez simulado el circuito diseñado, se muestran los valores de corriente y tensión a través de los componentes del circuito. Seleccione un resultado para ver su trazado en el gráfico, disponible directamente en la interfaz.
Es un software de simulación de circuitos eléctricos único y exclusivo para Fuentes de Alimentación.
Página de inicio | Página de descarga
Micro-Cap
Micro-Cap es otro buen software de simulación de circuitos para Windows. Permite diseñar y simular circuitos de electrónica de potencia, eléctricos y lógicos. Con una amplia colección de componentes, es uno de los mejores programas de simulación de circuitos.
Antes de continuar, me gustaría informarle de que la versión gratuita de este software es una versión de evaluación, y viene con ciertas limitaciones. Compruebe las limitaciones de la versión de evaluación aquí . A pesar de las características limitadas, le permite diseñar y simular circuitos generales fácilmente.
Conozcamos brevemente la lista de componentes y las funciones de simulación
Como ya se ha mencionado antes, la versión de evaluación viene con algunas limitaciones.
Como ya se ha mencionado, la lista de componentes es muy amplia. Los componentes eléctricos básicos, tales como Resistencias, Capacitores, Inductores, junto con Transformadores, Diodos, etc. pueden ser utilizados. Otros tipos de componentes disponibles son: componentes pasivos, componentes activos, fuentes de forma de onda, fuentes de función, fuentes de laplace, conectores, SMPS, moduladores, IBIS, BJT, cristal, convertidor DC-DC, diodos, IGBT, MOSFET, sensores, tiristores, puertas lógicas, flip flops, dispositivos push-pull, LEDs, y mucho más.
Conecte los componentes pertinentes para formar un circuito y, a continuación, simúlelo desde el menú Análisis. En el menú Análisis, encontrará opciones para simular y visualizar transitorios del circuito, realizar análisis de CA, análisis de CC, análisis dinámico de CC y análisis dinámico de CA. Hay otras funciones disponibles en la ventana de Análisis, pero están bloqueadas para la versión de evaluación.
Página de inicio | Página de descarga
Circuit Construction Kit
Circuit Construction Kit es un sencillo pero bastante interesante software simulador de circuitos para niños. Se ha desarrollado para enseñar el concepto básico de electricidad. En la lista de componentes encontrarás una bombilla, una resistencia, un cable, una pila y un interruptor. Tienes que construir un circuito utilizando estos componentes. Eso es todo. Puedes utilizar el voltímetro y el amperímetro para medir los valores de tensión y corriente a través de los componentes.
Nota : Este software sólo funciona si dispone de una conexión a Internet operativa.
Página de inicio | Página de descarga
Circuit Sandbox
Circuit Sandbox es otro sencillo
Software de simulación de circuitos lógicos sencillo y gratuito. Construya circuitos lógicos con la ayuda de los componentes disponibles, y simule para ver la salida.
Aquí hay disponibles componentes muy básicos. Encontrarás puertas lógicas, flip flops, dispositivos de entrada y salida, terminal de tierra, LEDs, etc. Ejecute el simulador después del diseño del circuito para ver si se muestra la salida. También puede guardar un diseño de circuito para el futuro.
Página de inicio | Página de descarga
jCircuits
jCircuits es un simulador gratuito de circuitos lógicos con puertas lógicas, flip flops, sumadores lógicos, fuente de bus, MUX, DEMUX, y puertas lógicas ALU. Cree un circuito lógico para simularlo o utilice cualquiera de los diseños precargados para simularlo. La salida puede verse en el dispositivo de salida conectado al circuito.
La ventana de registro mantiene un registro de las actividades realizadas durante el diseño y simulación del circuito.
jCircuits es otro software de diseño de circuitos lógicos sin características especiales de las que presumir.
Página de inicio | Página de descarga
SIMetrix/SIMPLIS
SIMetrix/SIMPLIS permite diseñar y simular circuitos eléctricos y electrónicos. Al igual que idealCircuit, puede simular circuitos eléctricos, circuitos electrónicos de potencia y circuitos lógicos. Una buena lista de componentes hace que merezca la pena probar este software. La simulación de circuitos no sólo proporciona valores de tensión y corriente a través de los componentes, sino que también proporciona análisis de formas de onda transitorias.
En la lista de componentes, encontrará componentes activos, componentes pasivos, transformadores, conectores, sondas, fuentes de tensión, fuentes de corriente, semiconductores, puertas lógicas, amplificadores, transistores, etc.
El menú del simulador tiene opciones para realizar análisis, ejecutar esquemas, comprobar si el circuito está completo, etc. También puede ver la forma de onda transitoria del circuito una vez simulado.
Es un software de simulación de circuitos complejo, pero muy extenso, con montones de herramientas, componentes y opciones de análisis.
Página de inicio | Página de descarga
Proteus
Proteus es un software de simulación de circuitos que ofrece una versión de demostración gratuita. La limitación de la versión para estudiantes es que se puede diseñar un circuito, simularlo, pero el circuito no se puede guardar.
Pasando a las características de este software, encontrarás un buen número y variedad de componentes eléctricos y electrónicos. Algunos de los componentes disponibles son: Circuitos integrados analógicos, Condensadores, CMOS serie 4000, Conectores, Convertidores de datos, Herramientas de depuración, Diodos, ECL serie 10000, Inductores electromecánicos, Primitivas de Laplace, Mecánica, Circuitos integrados de memoria, Circuitos integrados de microprocesador, Amplificadores operacionales, etc.
Colóquelos en el circuito.
Colóquelos en la placa de circuito para crear un circuito y, a continuación, vaya al menú Depurar para simularlo. El análisis completo del circuito se muestra en la interfaz después de la depuración.
No hay duda de que es un software de simulación de circuitos rico en funciones, pero no me pareció tan fácil de usar como otros programas de este tipo, como Tina e idealCircuit.
